Differenzstromüberwachungsgerät nach DIN EN 62020

Eine geeignete RCM-Messung überwacht Verbraucher und Kabelinstallationen auf Fehlerströme und bietet eine Alternativ zur Isolationsmessung an ortsfesten elektrischen Anlagen (siehe IEC 60364-6:2016). Damit können Abschaltungen von hochverfügbaren Anlagen umgangen werden und die Prüfkosten erheblich reduziert werden. Hinzu kommen weitere Vorteile wie präventiver Brandschutz und die Erkennung von vagabundierenden Rückleiterströmen welche EMV-Probleme verursachen.

Durch ein kontinuierliches Monitoring können zudem Fehlerströme frühzeitig erkannt und Anlagenschäden, bis hin zu Produktionsausfällen, vermieden werden. Entscheidend hierfür ist, die meist schleichenden Erhöhungen von Differenzströmen zu erkennen, bevor Sicherungen, Fehlerstromschutzschalter auslösen oder die Datenübertragung / Produktion gestört wird.

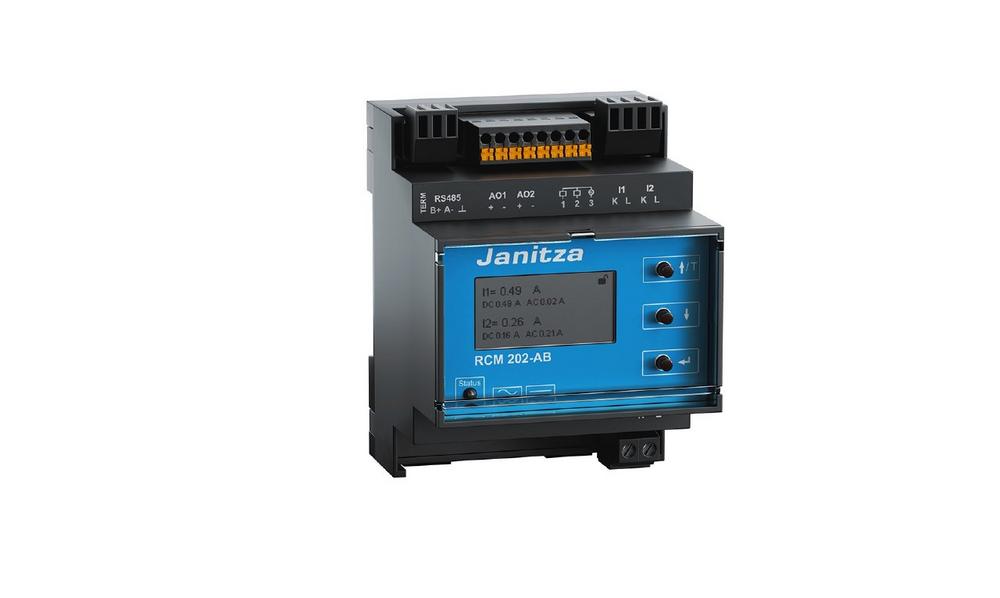

Für diese Aufgabe bietet sich das Messgerät RCM 202-AB an. Es kann Differenzströme vom Typ A, B und B+ erfassen, analysieren und überwachen. Die Auswertung geht über sämtliche Fehlerstromarten mit einer dazugehörigen Frequenzanalyse. So können beispielsweise 50Hz, reine DC oder hochfrequente Fehlerströme im Bereich 20kHz einzeln dargestellt werden. Dadurch wird die Art des Fehlers relativ schnell ersichtlich und der Benutzer weiß wo er suchen muss. Ein reiner 50Hz Fehler kann z.B. für einen Isolationsfehler Zuleitung Phase gegen Erde stehen und ein reiner DC-Fehler für einen Isolationsfehler im DC-Zwischenkreis eines Frequenzumformers.

Der Messbereich beträgt 10 mA–20 A AC/DC, wobei bis zu zwei Differenzstromwandler gleichzeitig angeschlossen werden können. Extremwertespeicher mit Zeitstempel sowie ein hochauflösendes LCD-Display zur intuitiven Bedienung vor Ort ermöglichen einen autarken Betrieb auch ohne zusätzliche Software. Dank einer RS485-Schnittstelle (Protokoll: Modbus-RTU) ist das Gerät aber auch kompatibel mit allen kommunikationsfähigen Janitza Modbus-Mastergeräten und lässt sich vollständig in die Visualisierungssoftware GridVis® oder eine GLT integrieren. Zusätzlich stehen je zwei Analog- und Alarmausgänge zur Verfügung.

Das RCM 202-AB ist mit gängigen Janitza-Differenzstromwandlern kombinierbar und ermöglicht eine Tyb B+ Messung auch mit teilbaren Wandlern. Die Wandler weisen Innenfenster von 20 mm–310 mm auf und sind mit ihrem großen Frequenzbereich und dem patentierten Messverfahren flexibel einsetzbar. Mit diesen Leistungsmerkmalen ist das RCM 202-AB das erste RCM-Typ B+ Gerät zum Nachrüsten in Bestandsanlagen. Es eignet sich perfekt für hochverfügbare Anlagen, bei denen keine Abschaltungen möglich sind und eine gute EMV gewährleistet werden muss, wie beispielsweise Rechenzentren, Krankenhäuser, Produktionsanlagen oder Logistikzentren.

Über Janitza electronics

Janitza electronics GmbH ist ein deutsches Unternehmen, das seit über 30 Jahren in über 60 Ländern als Hersteller von Energiemesstechnik, Blindleistungsreglern, Oberschwingungsfiltern und Kompensationsanlagen aktiv ist. Die Leistung der Messgeräte erstreckt sich von der Messung von Strom und Spannung, über das Erfassen von Blindleistung und Oberschwingungen bis hin zur Differenzstromüberwachung. Dabei beschränkt man sich nicht nur auf die Erfassung von Daten, sondern bietet eine hauseigene Software zur Verwaltung und Überwachung an, sowie maßgeschneiderte Lösungen im Bereich Spannungsqualität basierend auf den Messdaten. Dieses Angebot gewährleistet höchste Wirtschaftlichkeit und Versorgungssicherheit aus einer Hand. Die durchgängige Palette an Produkten und Lösungen unterstützt ein zeitgemäßes Energiemanagement und ermöglicht die Erfüllung verschiedener Normen, etwa der EN ISO 50001. Das regionale Know-how der Vertriebsingenieure bietet von der Beratung und Konzepterstellung bis hin zur Inbetriebnahme maßgeschneiderte Lösungen. Nach der Inbetriebnahme werden Kunden bei der Wartung und Betreuung der Systeme unterstützt. Die regelmäßig stattfindenden Trainings vermitteln Kunden den sicheren Umgang mit den Themenbereichen Energiemanagement, Spannungsqualität, sowie auch mit den Produkten und der hauseigenen Software. Die UMG-Messgeräte, GridVis®-Software und Komponenten vereinen 3 Lösungen – Energiedatenmanagement, Spannungsqualitäts-Monitoring und Differenzstrommessung (RCM) – in einer gemeinsamen Systemumgebung – Made in Germany. Grundsätzlich sind die Produkte der Janitza electronics GmbH interessant für jeden Abnehmer elektrischer Energie. Die Produkte können beispielsweise in der Industrie, bei Energieversorgern, in Flughäfen oder Rechenzentren eingesetzt werden. Darüber hinaus sind sie auch in Supermarktketten, Universitäten und Krankenhäusern zu finden. Aber auch für kleinere Unternehmen ist die Verwendung von Janitza Produkten lukrativ. Globale Projekte in allen wesentlichen Marktsegmenten belegen unsere führende Marktposition.
