Komplettes Audiosystem von Analog Devices mit Nutzung des A²B Audio-Bus

Analog Devices, Inc. (ADI) stellt ein vollständiges Audiosystem vor, das ein SHARC-Audio-Modul (SAM) für die Erstellung digitaler Audiogeräte enthält, wie z.B. Audio-FX-Prozessoren, Mehrkanal-Audiosysteme, MIDI-Synthesizer und weitere DSP-basierte Audiosysteme. SAM besteht aus dem Audio-Prozessor-Core ADSP-SC589 mit Zweifach-SHARC+-Kern (und einem integrierten ARM-Cortex-A5-Prozessorkern) und einem A²B-Audio-Bus Transceiver von Analog Devices. Zusätzlich zur Hauptplatine mit dem SHARC-Audio-Modul bietet ADI Tochterplatinen an, um den Funktionsumfang zu vergrößern und das Audiosystem zu erweitern. Die Platine Audio Project Fin arbeitet direkt mit dem Main-Board und bietet sowohl MIDI-Ein- und -Ausgänge als auch Drucktasten und Potentiometer, um Audio-Effekte zu modifizieren. Das A²B Amplifier Module enthält zwei besonders effiziente Klasse-D-Verstärker, um digitale Audiodaten auszugeben, die von PDM-Mikrofonen und/oder seriellen TDM-Quellen auf der Hauptplatine (oder einem anderen A2B-Knoten) über das verdrillte Kabelpaar des A²B-Busses empfangen wurden.

• Dokumentation herunterladen und Platinen bestellen
• Verbinden über EngineerZone, einer technischen Online-Support-Community, mit Ingenieuren und ADI-Produktexperten: http://ez.analog.com
• Betrachten eines Videos über die A²B-Audio-Bus-Technik

Das komplette Audiosystem liefert digitales Mehrkanal-HiFi-Audio mit geringer und bestimmbarer Latenz für ein vollständig synchronisiertes verteiltes Audiosystem. Das System eignet sich ideal für schnelles Prototyping, Projekt-Evaluierung, Vorführungen und Ausbildung. Es erlaubt Anwendern durch ein sofort einsatzbereites Prototypensystem, das eine umfassende Hard- und Softwarelösung darstellt, eine kürzere Markteinführungszeit zu erzielen.

Hauptmerkmale des ADZS-SC589-MINI

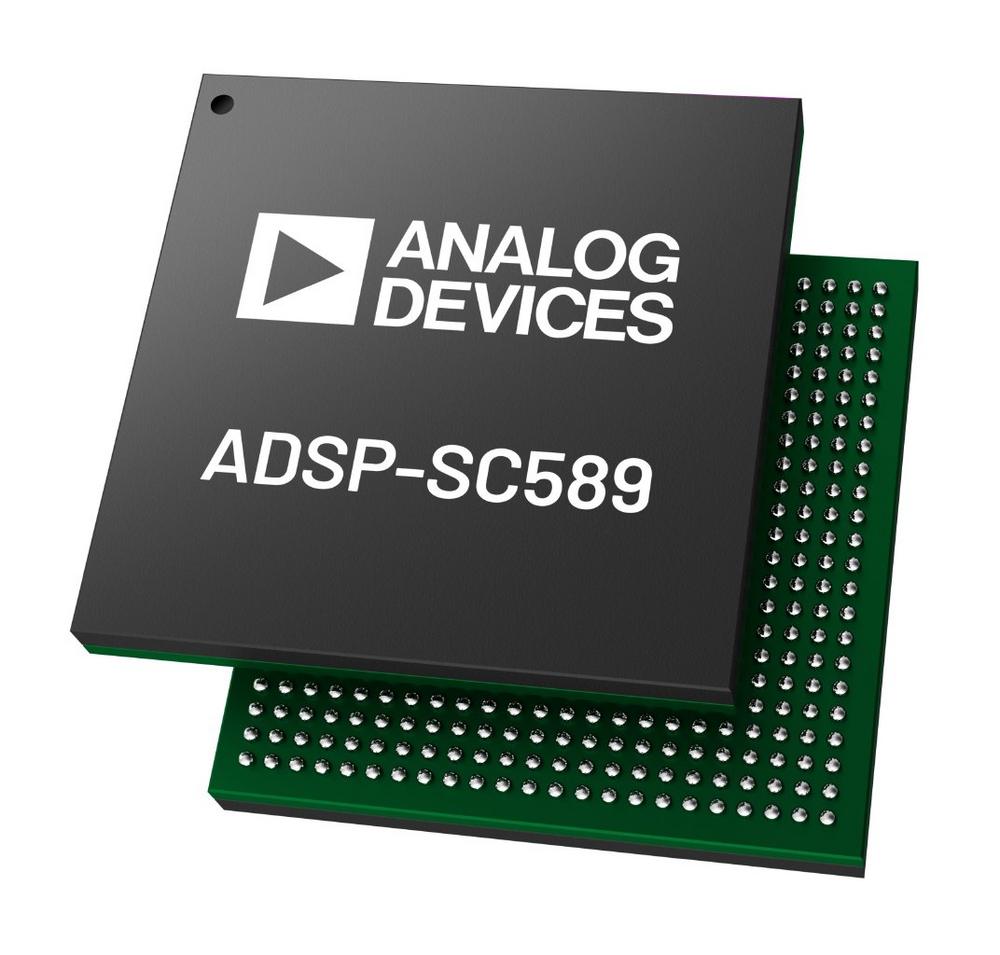

• Gleitkomma-SHARC-Prozessor ADSP-SC589
• A²B-Audio-Bus-Transceiver mit geringer Latenz AD2428
• Beinhaltet eine freie CrossCore-Embedded-Studio-Lizenz und einen ICE-1000-Emulator für das Debugging im Wert von 1.145 Dollar (ca. 960,00 Euro)

Haupteigenschaften des ADZS-AUDIOPROJECT

• Ein-/Aus-/Durchgang nach MIDI-5-Pin-DIN
• Vier programmierbare, extern routbare Drucktasten
• Drei verbundene Potis, um den A/D-Wandler auf dem SHARC-Audio-Modul zu steuern

Hauptmerkmale des ADZS-AUDIOA2BAMP

• Zwei besonders effiziente Klasse-D-Verstärker mit 4 Ein- und 4-Ausgängen
• A²B-Audio-Bus-Transceiver mit geringer Latenz AD2428
• Kann über A²B kaskadiert werden, um acht verstärkte Ausgangskanäle zu liefern, die 7.1 und weitere Lautsprecherkonfigurationen unterstützen
