Siemens bietet hohe Leistung durch Schutzrelais mit dualer Versorgung

• Reyrolle 7SR46 ermöglicht Schutz, Steuerung, Überwachung, Instrumentierung und Messwertanzeige
• Überstromzeit- und Erdkurzschlussschutz mit dualer Versorgung für Mittelspannungsanwendungen
• Leistungsstarker Schutz durch kostengünstiges und benutzerfreundliches Schutzrelais

Mit der Einführung des 7SR46 erweitert Siemens die Produktreihe Reyrolle. Das Reyrolle 7SR46 ergänzt das umfangreiche Angebot von Schutzrelais für Verteil- und Industrienetze und wird in erster Linie für den Überstromzeit- und Erdkurzschlussschutz in Mittelspannungsschaltanlagen eingesetzt. Das in einer Ringnetzstation (RMU) montierte Schutzgerät erkennt Kabelfehler im Netz und trennt die Anlage schnell von der Stromversorgung. Das Schutzrelais 7SR46 mit dualer Versorgung wird auf der Enlit Europe vorgestellt, die vom 29. November bis 1. Dezember in Frankfurt stattfindet.

Da sich Ortsnetzstationen häufig an einem entlegenen Standort befinden, haben sie oft keine gesicherte Stromversorgung, um den Betrieb von elektronischen Geräten wie Schutzrelais aufrechtzuerhalten. Das Relais 7SR46 wird von den Stromwandlern der ankommenden Leitung mit Energie versorgt. Das 7SR46 ist speziell darauf ausgelegt, sehr schnell hochzufahren, und verfügt über eine dedizierte Schnellauslösung bei Zuschaltung auf Leitungsfehler.

Das 7SR46 ermöglicht zusätzlich zur Versorgung über Stromwandler auch den Anschluss einer Hilfsbatterie und bietet so noch mehr Flexibilität und Sicherheit. Dies sorgt für Redundanz beim Ausfall der internen Batterie.

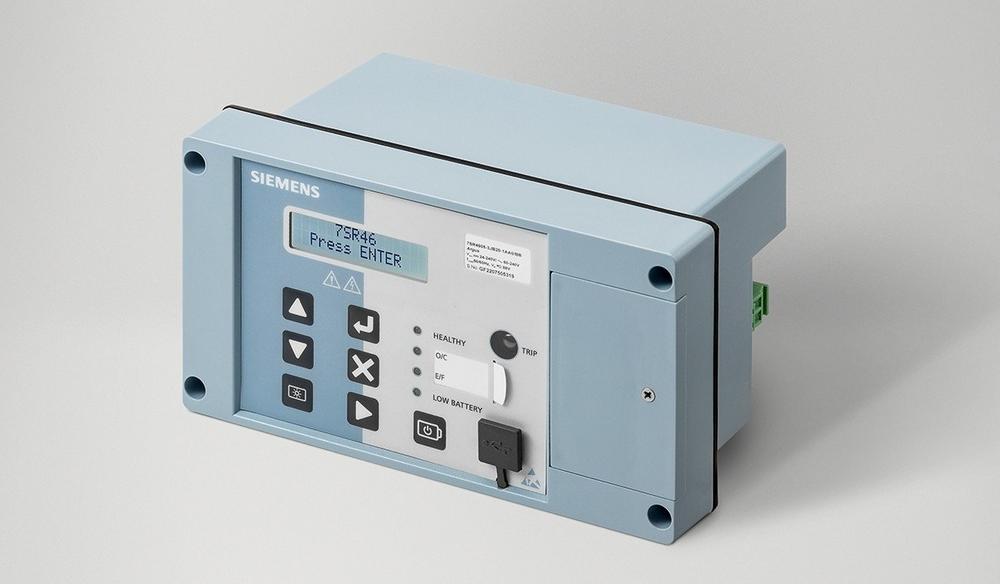

Das 7SR46 ist in einem kompakten Einbaugehäuse (Höhe 104 mm x Breite 185 mm x Tiefe 79 mm) untergebracht. Auf der Vorderseite befinden sich ein einfach zu bedienendes Display und Tasten, mit denen das Relais programmiert sowie Störschriebe und Messwerte angezeigt werden können. Vier LEDs zeigen den Status des Relais an; eine mechanische Auslöseanzeige (Trip Flag) ist ebenfalls vorhanden. An der Vorderseite des Geräts befindet sich auch ein USB-Port zum Anschluss an einen PC. Wenn keine andere Stromquelle verfügbar ist, kann die Stromversorgung über den USB-Port erfolgen. Der USB-Port ermöglicht außerdem eine Plug-and-Play-Verbindung zum Software-Tool Reydisp, mit dem das Gerät programmiert sowie Störschriebe und Ereignisinformationen heruntergeladen werden können. Die interne Batterie ermöglicht die Programmierung des Geräts und das Herunterladen von Ereignis- und Störschrieben, auch wenn keine Stromquelle angeschlossen ist. Auf der Rückseite des Geräts befinden sich benutzerfreundliche steckbare Klemmen für die RS485-Kommunikationsschnittstelle (Modbus RTU und IEC 60870-103), die Hilfsspannungsversorgung, die binären Ein- und Ausgänge, den Eingang für die externe Schnellauslösung, den Ausgang für eine externe Auslösanzeige und einen Impulsausgang zur Auslösung des Leistungsschalters mit Niedrigenergie-Auslösespule. Die Stromwandler (Typ 5P80) werden über Ringkabelschuhe angeschlossen. Auf der Rückseite des Relais ist außerdem ein übersichtliches Beschaltungsbild zu finden.

Das 7SR46 erfüllt strenge Produktprüfungsnormen und eignet sich ideal für den Einsatz in Ortsnetzstationen, die über keine gesicherte Stromversorgung verfügen. Das 7SR46 ist zu einem äußerst wettbewerbsfähigen Preis erhältlich und bietet umfassenden und zuverlässigen Schutz für Mittelspannungsanwendungen.
