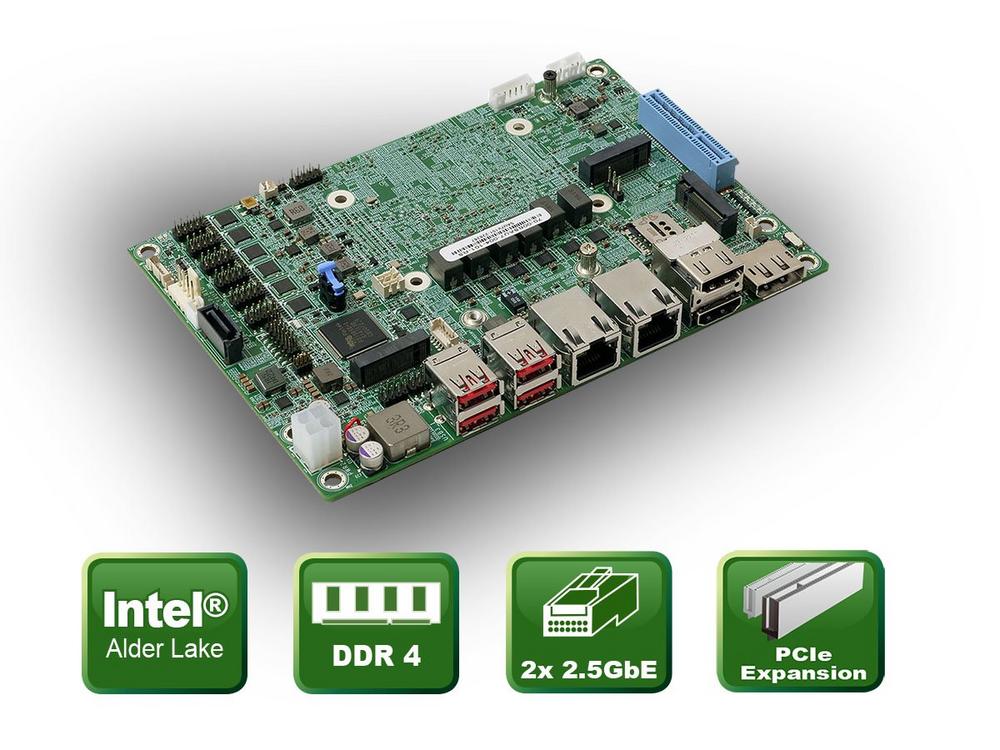

Alder Lake EPIC Mainboard mit PCIe Erweiterungsslot

ICP Deutschland bietet zwei Einstiegs- sowie zwei Hochleistungsvarianten. Für einfache Anwendungen bietet das NANO-ADL-P-CC mit Intel® Celeron® 7305 fünf Prozessorkerne, aufgeteilt in einen Performance und vier Efficient Kerne, und einer CPU Taktrate von 1,1GHz an. Das NANO-ADL-P-i3C mit Intel® Core™ i3-1215U Prozessor bietet sechs Prozessorkerne, zwei Performance und vier Efficient Kerne, und eine Taktrate von bis zu 4,4GHz. Die beiden Hochleistungsvarianten NANO-ADL-P-i7C und NANO-ADL-P-i5C bieten zehn Prozessorkerne, die sich in zwei Performance und 8 Efficient Kerne aufteilen. Der Intel® Core™ i5-1235U kommt hierbei auf max. 4,4GHz Taktrate und der Intel® Core™ i7-1255U Prozessor auf maximal 4,7GHz.

Standardmäßig sind alle Varianten mit 8GB LPDDR4x 3200 MHz onboard Arbeitsspeicher ausgestattet. Optional sind Versionen mit 16GB erhältlich.

Alle NANO-ADL-P Varianten bieten vier unabhängige Displayanschlüsse. Auf den beiden HDMI, dem DisplayPort und dem iDPM-Anschluss können vier Bildschirme mit einer Auflösung von max. 4K gleichzeitig betreiben werden. Der iDPM Anschluss unterstütz iDMP Adapter und bietet eDP, LVDS oder VGA Anschlussmöglichkeiten. Ferner stehen als Erweiterungsmöglichkeit, ein PCIe x4-Steckplatz, ein M.2 B Key-Steckplatz mit SIM-Header und einen M.2 A Key-Steckplatz parat. Zwei 2.5GbE LAN-Anschlüsse mit Intel® I225V-Controller, SATA (6Gb/s), USB 3.2 Gen2x1, RS-232, RS232/422/485 und USB 2.0 runden das Angebot ab. Die NANO-ADL-P werden mit einer Eingangsspannung von 12VDC betrieben und können bei einer Umgebungstemperatur von 0°C bis 60°C eingesetzt werden.

ICP. Industrial Computer Products …by people who care!

Spezifikationen

• EPIC Single Board Computer
• 12th Gen. Intel® Mobile Alder Lake-P on board SoC
• Intel® Celeron® und Core^TM i3,i5,i7 Varianten
• 8GB oder 16GB LPDDR4x 3200 MHz onboard RAM
• HDMI, Display Port, iDPM Grafikanschlüsse
• SATA, 2.5GbE, USB 3.2, RS-232, RS232/422/485
• 2 und PCIe x4 Erweiterung

Anwendungsbereiche/Applikationen

• Bildverarbeitung
• Automation
• Steuerung
• Panel PC und Embedded Systeme
• Automaten
• Anzeigesysteme
• Ultraflache Embedded Systeme
• Industrie PC Systeme

Produktlink:

https://www.icp-deutschland.de/index.php?lang=0&cl=alist&searchparam=nano-adl

Datenblatt:

https://files.icp-deutschland.de/produkte/KC003254/web/icp/NANO-ADL-P-datasheet-20230406.pdf
