A strong piece

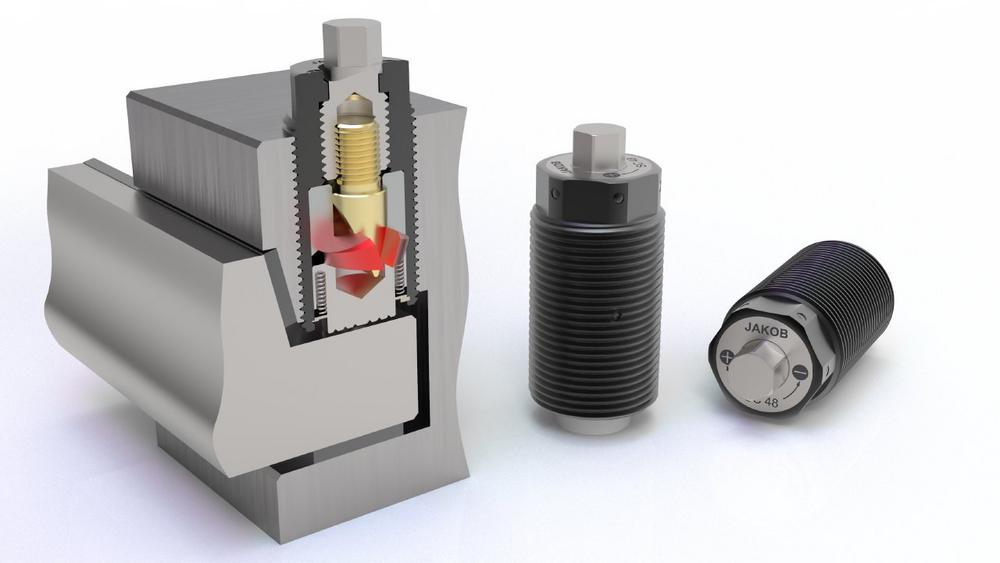

The optimized power clamping screw SC from JAKOB Antriebstechnik is used in a variety of ways. It has proven itself among others in presses, stamping, machine tools as well as in fixture construction and equipment design. There are 4 standardized series of different sizes and graduated thread diameters available, as well as a special series with particularly high clamping forces. The power clamping screw SC contains a special inner workings, which acts as a mechanical power amplifier. This results in particularly high clamping forces at comparatively low torques and the greatest possible operational reliability. The self-locking wedge clamping system in every position offers a clamping stroke of up to 3…
-
Ein starkes Stück
Die optimierte Kraftspannschraube SC von JAKOB Antriebstechnik wird vielfältig eingesetzt. Bewährt hat sie sich unter anderem in Pressen, Stanzen, Werkzeugmaschinen sowie im Vorrichtungsbau und der Betriebsmittelkonstruktion. Es stehen 4 standardisierte Baugrößen mit abgestuften Gewindedurchmessern zur Verfügung, sowie eine Sonderbaureihe mit besonders hohen Spannkräften. Die Kraftspannschraube SC enthält ein spezielles Innenleben, das als mechanischer Kraftverstärker wirkt. Es entstehen besonders hohe Spannkräfte bei vergleichsweise niedrigen Anzugsmomenten und größtmöglicher Betriebssicherheit. Das in jeder Position selbsthemmende Keilspannsystem bietet einen Spannhub von bis zu 3 mm. Neben den bewährten Größen von M36, M48, M64 und M80 bietet JAKOB auch eine Sonderausführung SC 100 an. Bei ihr können mit nur 130 Nm Anzugsmoment Spannkräfte von bis…
-
By your side

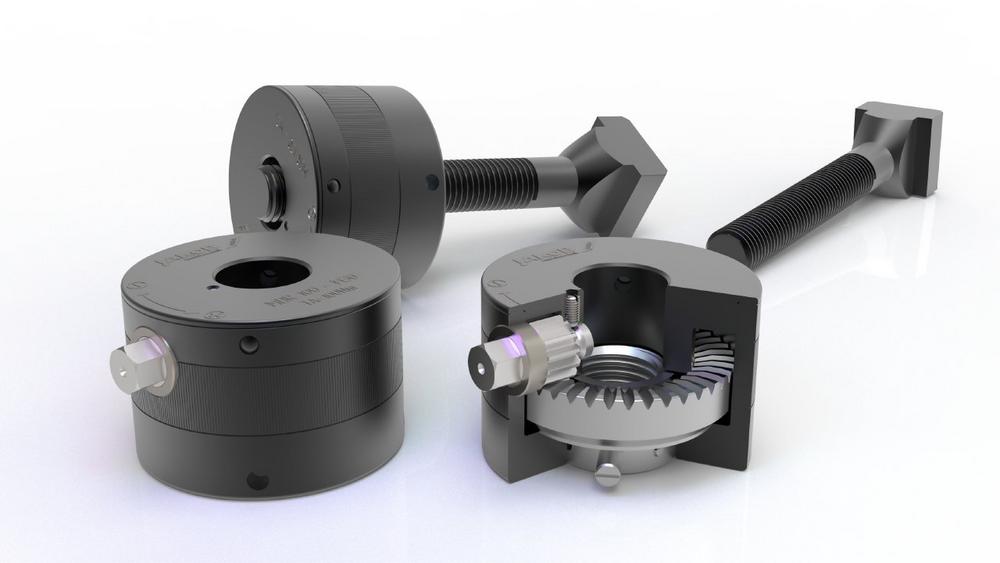

With the MDR series, JAKOB Antriebstechnik has a universally applicable power clamping nut with a lateral operating hexagon and through-hole thread in its range. The MDR series supplements the two clamping nut types MCA and MDA with operation from above, which have proven themselves over many years in a wide variety of applications. Size 150 with a nominal clamping force of 150 kN is a completely new addition to the selection. A key design feature of the MDR clamping nut is a special crown gear with right-angled deflection of the rotation to multiply the tightening torque. The clamping force is built up safely and in a controlled manner in proportion…
-
An deiner Seite
JAKOB Antriebstechnik hat mit der Baureihe MDR eine universell einsetzbare Kraftspannmutter mit seitlich angeordnetem Bediensechskant und Durchgangsgewinde im Sortiment. Die MDR-Reihe ergänzt die beiden Spannmuttertypen MCA und MDA mit Bedienung von oben, die sich seit vielen Jahren in den unterschiedlichsten Einsatzgebieten hervorragend bewährt haben. Ganz neu ergänzt die Baugröße 150 mit 150 kN Nennspannkraft die Auswahl. Wesentliches Konstruktionsmerkmal der MDR-Spannmutter ist ein spezielles Kronenradgetriebe mit rechtwinkliger Umlenkung der Rotation zur Vervielfältigung des Anzugsmomentes. Proportional zum Anzugsmoment wird die Spannkraft sicher und kontrolliert aufgebaut. Hierdurch werden mit einfachster manueller Bedienung hohe Spannkräfte bei maximaler Betriebssicherheit gewährleistet. Bei der Gewindegröße M30 wird zum Beispiel der üblicherweise benötigte schwere SW46-Schlüssel durch den SW14-Bediensechskant…
-
The perfect connection

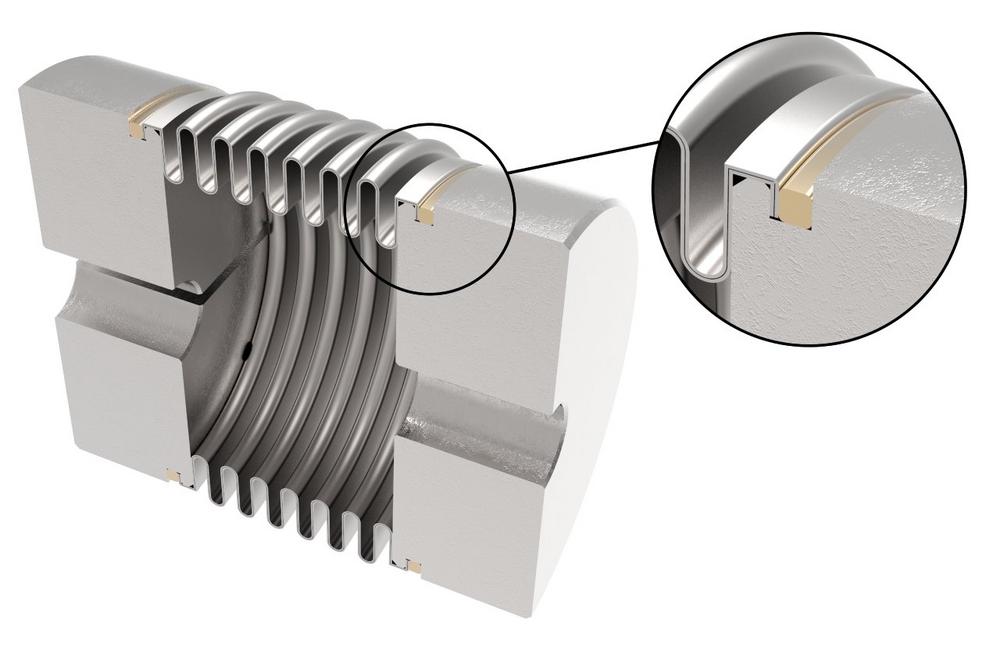

In the manufacture of metal bellows couplings, bellows and hub connections are a critical issue. While steel or stainless steel couplings can be combined with a special micro plasma welding process, this method is not suitable for combinations of aluminum and steel. Adhesive bonding processes can be used here, but they can fail under extreme operating conditions (chemicals, very high or low temperatures). Especially in the case of clutches on the input side of a planetary gear, high temperatures can occur in critical applications which could loosen the adhesive bonds. The JAKOB-developed and long-time patented joining process (crimping-in-press process), on the other hand, is optimally suited for connecting multi-layer stainless…
-
Fügen statt Kleben
Bei der Herstellung von Metallbalgkupplungen sind die Verbindungen von Balg und Nabe ein kritischer Punkt. Während Stahl- bzw. Edelstahlkupplungen mit einem speziellen Micro-Plasma-Schweißverfahren verbunden werden können, ist diese Methode bei Kombinationen von Aluminium und Stahl nicht geeignet. Hier können Klebeverfahren zum Einsatz kommen, die allerdings bei extremen Betriebsbedingungen (Chemikalien, sehr hohe oder niedrige Temperaturen) versagen können. Speziell bei Kupplungen auf der Eingangsseite eines Planetengetriebes kann es bei kritischen Anwendungen zu hohen Temperaturen kommen, welche die Klebeverbindungen lösen könnten. Das von JAKOB entwickelte und lange Zeit patentierte Fügeverfahren (Bördel-Einpressverfahren) hingegen ist optimal geeignet um mehrlagige Edelstahlbälge spielfrei mit Aluminiumnaben zu verbinden. Hier ist der Betrieb auch in Temperaturbereichen von -50°C bis…
-
Precision miniature couplings

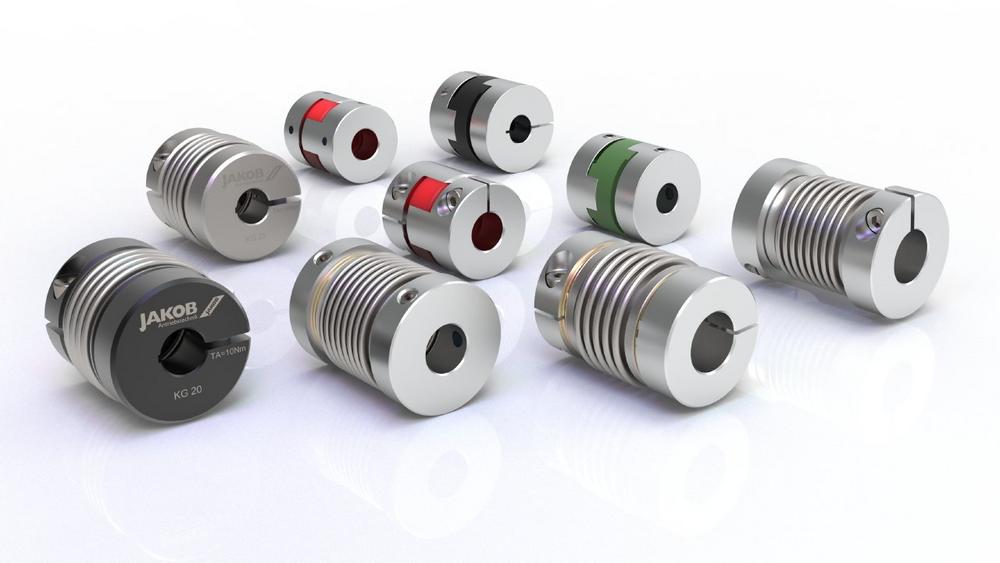

The smallest representative of the servo compensating couplings, the miniature couplings, are designed to compensate for the misalignment or an axial displacement of two axes or shafts. Depending on the design, they are used in different areas such as tachometers, stepper motors, NC axes, potentiometers, robot drives, handling equipment, angle encoders or servo drives. They are available as bellows, elastomer or cross slide couplings and are attached to the shaft using a clamping ring or set screw. As metal bellows couplings, the miniature couplings transmit high speeds without any play or maintenance. They are characterized by high torsional rigidity and low mass moment of inertia. The compact elastomer miniature couplings…
-
Präzise Miniaturkupplungen
Die kleinsten Vertreter der Servo-Ausgleichskupplungen, die Miniaturkupplungen, sind für den Ausgleich des Versatzes oder einer Axialverschiebung zweier Achsen bzw. Wellen konzipiert. Je nach Ausführung werden sie in den unterschiedlichen Gebieten eingesetzt wie z.B. für Tachos, Schrittmotoren, NC-Achsen, Potentiometer, Roboterantriebe, Handhabungseinrichtungen, Winkelkodierer oder Servoantriebe. Sie sind als Balg-, Elastomer- oder Kreuzschieberkupplungen erhältlich und werden mittels Klemmring oder Gewindestift an der Welle befestigt. Als Metallbalgkupplungen übertragen die Miniaturkupplungen völlig spiel- und wartungsfrei hohe Drehzahlen. Die hohe Torsionssteife und das geringe Massenträgheitsmoment zeichnen sie aus, dadurch kann eine winkelgetreue und spielfreie Übertragung hoher Drehzahlen ermöglicht werden. Bei noch größeren Wellenversätzen bieten sich die kompakten Elastomer-Miniaturkupplungen an. Sie sind steckbar, spielfrei und flexibel, weisen…
-
Safety coupling SKB

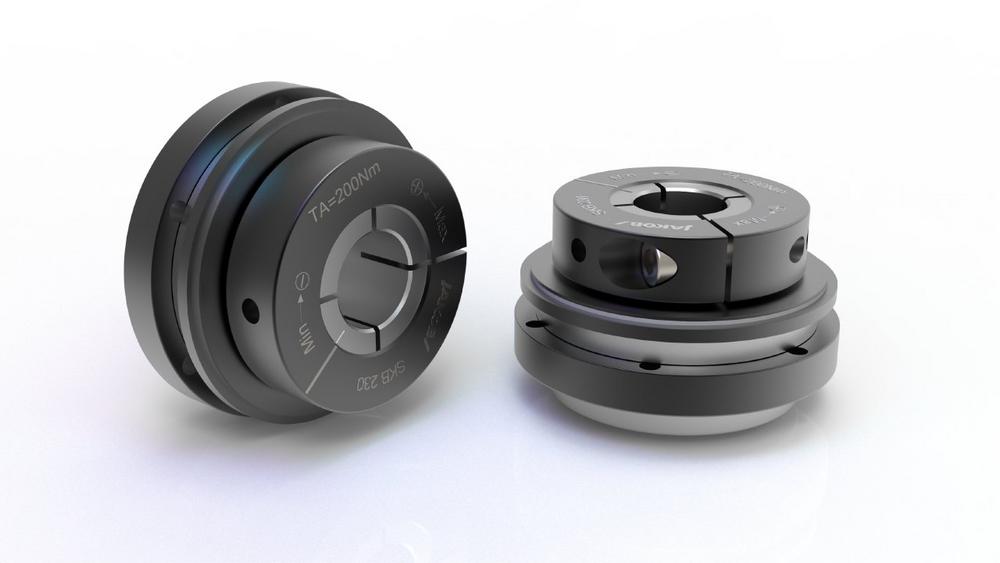

The modern, innovative mechanical engineering aims at reducing external dimensions and higher performance potential of the building components. Increasingly compact drive elements with maximum power density are required. But the safety aspect, such as collision protection in the event of a machine crash, is also becoming increasingly important due to increasing automation and dynamization. With the SKB type, JAKOB Antriebstechnik has a safety coupling generation for overload limitation or collision protection for indirect drives in its range that meets these requirements. The high user benefit of the SKB series consists of the interaction of various details. These include high release torques, a compact design, simple assembly using a clamping ring…
-
Dreht auch mal durch – Sicherheitskupplung SKB
Der moderne, innovative Maschinenbau zielt auf verringernde Außenmasse und höherem Leistungspotential der Baukomponenten. Immer kompaktere Antriebselemente, mit maximaler Leistungsdichte werden gefordert. Aber auch der Sicherheitsaspekt, wie z.B. Kollisionsschutz bei Maschinencrash, gewinnt weiter aufgrund der zunehmenden Automatisierung und Dynamisierung an Bedeutung. Mit dem Typ SKB hat JAKOB Antriebstechnik eine Sicherheitskupplungsgeneration zur Überlastbegrenzung bzw. Kollisionsschutz für indirekte Antriebe im Sortiment, die diesen Anforderungen gerecht wird. Der hohe Anwendernutzen der Baureihe SKB besteht aus dem Zusammenspiel verschiedener Details. Dazu zählen hohe Ausrückmomente, eine kompakte Konstruktion, die einfache Montage durch eine Klemmringnabe, hohe Rundlaufgenauigkeit und Lagerbelastung sowie eine einfache Einstellung des Ausrückmoments. Durch Verwendung von hochfestem Vergütungsstahl mit Randschichthärtung bzw. Plasmabeschichtung der Funktionsflächen können…
