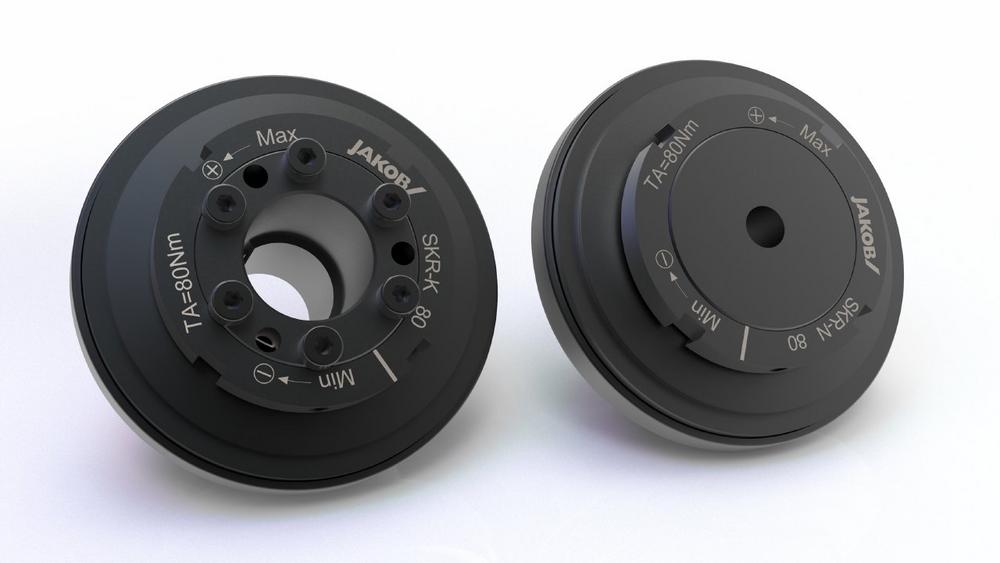

Optimally integrated – safety coupling SKR
With the SKR series, JAKOB Antriebstechnik has a newly developed safety coupling for indirect drives in its portfolio. Due to its optimal pulley integration, it offers a small distance between the belt pulley and the bearing seat of the drive. The resulting bearing forces on the safety clutch can be kept particularly low, which further increases the service life of the robust plain bearings and their concentricity. A particularly compact attachment also contributes to this. The safety coupling is offered in the variants SKR-K with a conical clamping bush and SKR-N with a keyway connection. It is available for shaft diameters from 8 to 95 mm and release torques from…
-
Optimal integriert – Sicherheitskupplung SKR
Mit der Baureihe SKR hat JAKOB Antriebstechnik eine neu entwickelte Sicherheitskupplung für indirekte Antriebe im Sortiment. Sie bietet durch ihre optimale Scheibenintegration eine geringe Entfernung der Riemenscheibe zum Lagersitz des Antriebs. Die entstehenden Lagerkräfte an der Sicherheitskupplung können so besonders niedrig gehalten werden, was die Lebensdauer der robust ausgeführten Gleitlager sowie deren Rundlaufgenauigkeit weiter erhöht. Dazu trägt auch ein besonders kompakter Anbau bei. Die Sicherheitskupplung wird in den Varianten SKR-K mit Konusklemmbuchse und SKR-N mit Paßfedernut-Verbindung angeboten. Sie ist für Wellendurchmesser von 8 bis 95 mm und Ausrückmomente von 10 bis 3200 Nm erhältlich. Firmenkontakt und Herausgeber der Meldung: JAKOB Antriebstechnik GmbH Daimlerring 42 63839 Kleinwallstadt Telefon: +49 (6022) 22080…
-

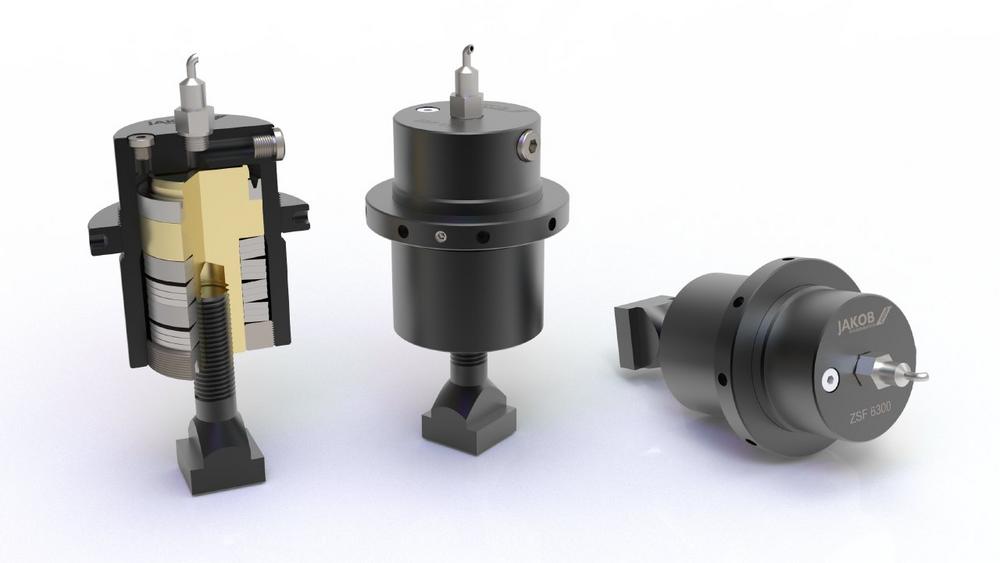

ZSF – clamped hydromechanically
The hydromechanical spring-loaded cylinders of the ZSF series from JAKOB Antriebstechnik offer robust and reliable clamping elements. These spring-loaded systems can be used wherever displaceable or movable machine parts must be temporarily clamped or locked. Other applications can be found in jig construction and for workpiece or tool clamping. The spring-loaded systems interact mechanically-hydraulically. The clamping force is applied mechanically by a prestressed plate spring package. The hydraulics are only needed for the release stroke of the elements, whereby the tie rod or pressure pin is released. This system ensures a high level of operational safety, since the clamping force is always maintained at full height, regardless of oil pressure…
-
ZSF – hydromechanisch eingespannt
Mit den hydromechanischen Federspannzylindern der Baureihe ZSF von JAKOB Antriebstechnik werden robuste und zuverlässige Spannelemente angeboten. Diese Federspannsysteme können überall dort eingesetzt werden, wo verschiebbare oder bewegliche Maschinenteile zeitweise geklemmt oder arretiert werden müssen. Weitere Anwendungen finden sich im Vorrichtungsbau und für die Werkstück- bzw. Werkzeugklemmung. Die Federspannsysteme arbeiten in Wechselwirkung mechanisch-hydraulisch. Die Spannkraft wird mechanisch durch ein vorgespanntes Tellerfederpaket aufgebracht. Die Hydraulik wird nur für den Lösehub der Elemente benötigt, wodurch der Zuganker bzw. Druckbolzen gelüftet wird. Mit diesem System wird eine hohe Betriebssicherheit gewährleistet, da die Spannkraft unabhängig vom Öldruck oder Leckageverlusten stets in voller Höhe erhalten bleibt. Bei der Arbeitsweise wird der Druck- bzw. Zugkolben wechselseitig von…
-

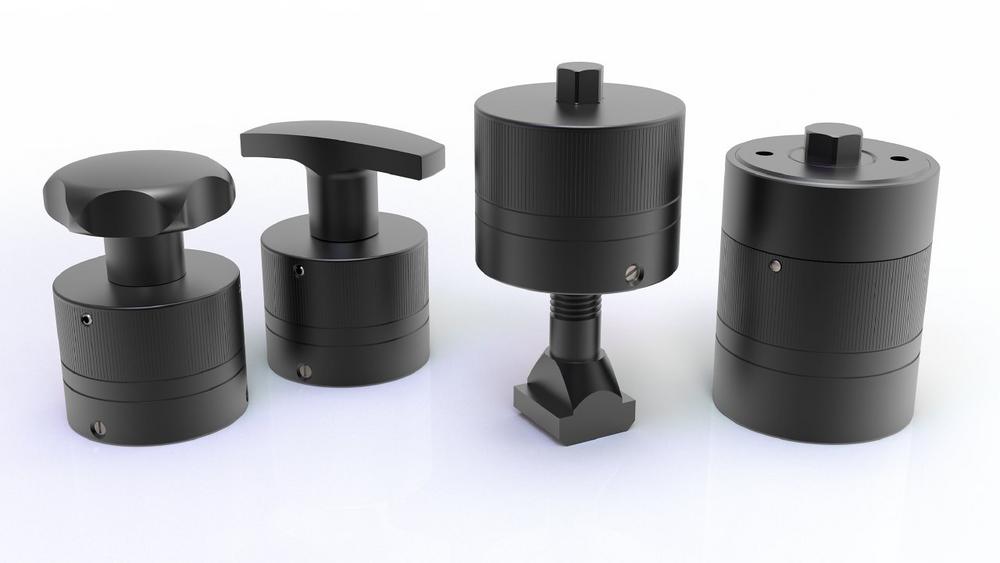

Proven and variable
With the MCA power clamping nut from JAKOB Antriebstechnik, the user has at his disposal a long-proven, widely used and economical clamping element. Without additional installation effort, this clamping technology can ensure the highest clamping forces and maximum operational reliability – and is easy to operate manually. For this only a wrench SW 17 is required. Nevertheless, it is recommended to use a torque wrench to set exact, reproducible tightening torques. The special inner life, an integrated planetary gear mechanics, multiplies the manual tightening torque. Their durability has been proven on a specially designed test bench. They were subjected to a continuous load of 10,000 load changes and were able…
-
Bewährt und variabel
Mit der Kraftspannmutter MCA von JAKOB Antriebstechnik steht dem Anwender ein lange bewährtes, weit verbreitetes und wirtschaftliches Spannelement zur Verfügung. Ohne zusätzlichen Installationsaufwand kann diese Spanntechnologie höchste Spannkräfte und maximale Betriebssicherheit gewährleisten – und ist dabei ganz einfach manuell bedienbar. Hierfür wird lediglich ein Schraubenschlüssel SW 17 benötigt. Empfohlen wird dennoch einen Drehmomentschlüssel zu nutzen, um exakte, reproduzierbare Spannkräfte zu gewährleisten. Das besondere Innenleben, eine integrierte Planetengetriebemechanik, vervielfacht das manuelle Anzugsmoment. Ihre Langlebigkeit haben die Kraftspannmuttern auf einem eigens konzipierten Prüfstand bewiesen. Sie wurden einer Dauerbelastung von 10.000 Lastwechseln unterzogen und konnten alle Erwartungen bestätigen. Die Kraftspannmutter lagert die Planetenräder durch stabile Klauen anstelle von Bolzen, wodurch Platz geschaffen und…
-

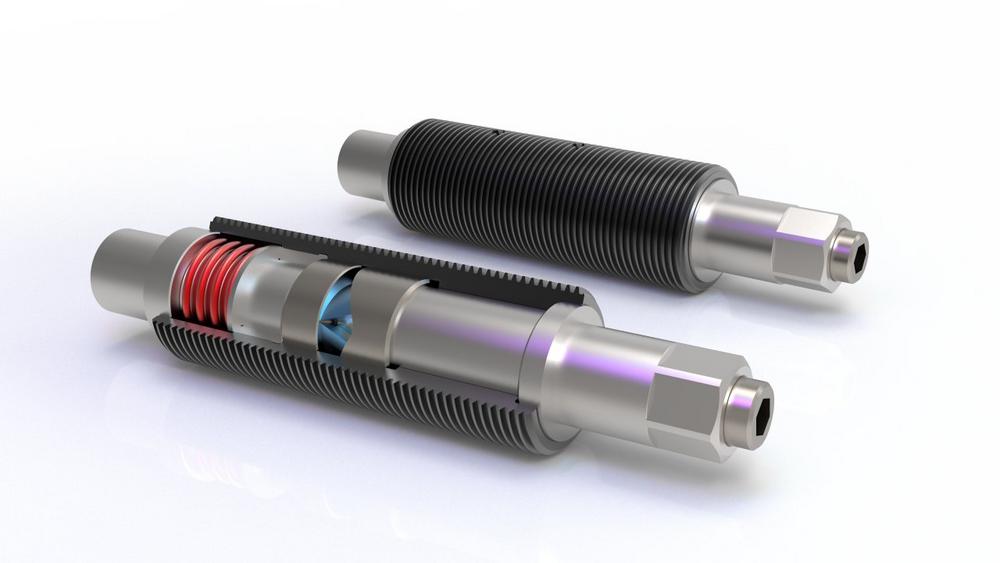

Under pressure
Workpieces up to approx. 50cm are usually mechanically and manually clamped with three- or four-jaw chucks, or automatically by pneumatic or hydraulic. If, however, the workpieces to be machined are larger, then planar disks are used. They also hold much larger parts safely on site with jaw boxes and tensioning spindles. As a user, you have the choice between 7 standard thread sizes from TR 50 to TR 200, with which, due to the proven principle of force multiplication by means of wedge clamping system, clamping forces of up to 500 kN can be achieved. In addition, self-locking is achieved in each tensioning position as well as a high degree…
-
Wenn es spannend wird
Werkstücke bis ca. 50cm werden meist mit Drei- bzw. Vierbackenfutter mechanisch und manuell aufgespannt, oder automatisch per Pneumatik bzw. Hydraulik. Werden die zu bearbeitenden Werkstücke allerdings größer, finden Planscheiben ihren Einsatz. Sie halten mittels Klauenkästen und Spannspindeln auch wesentlich größere Teile sicher an Ort und Stelle. Als Anwender hat man die Wahl zwischen 7 Standardgewindegrößen von TR 50 bis TR 200, mit denen, dank dem bewährten Prinzip der Kraftvervielfältigung mittels Keilspannsystem, Spannkräfte von bis zu 500 kN erreicht werden können. Außerdem wird so eine Selbsthemmung in jeder Spannstellung sowie ein hohes Maß an Steifigkeit erreicht. Die Kraftspannspindeln sind mit einer internen Umschaltautomatik ausgestattet, um zwischen Außen- und Innenspannung umschalten zu…
-

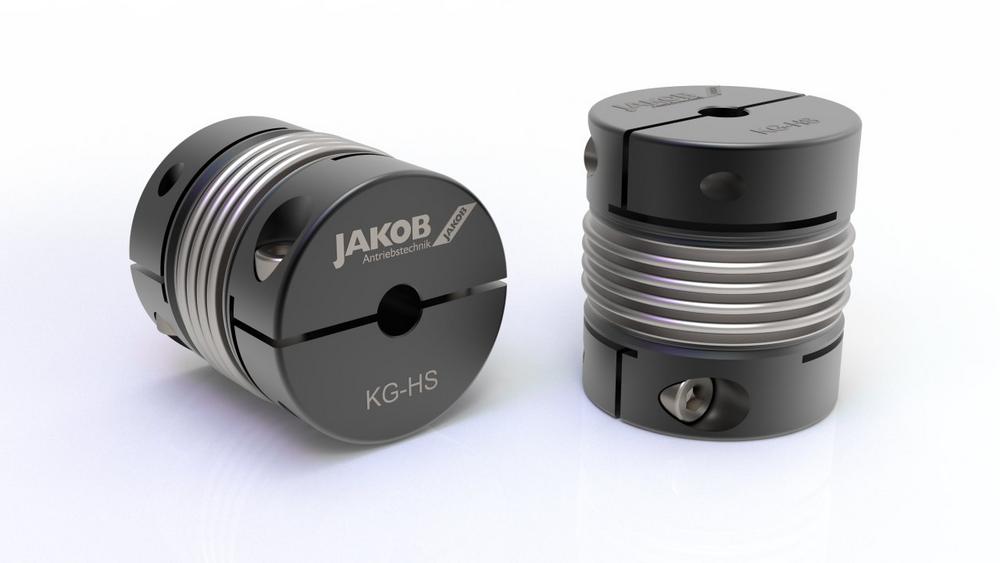

High-Speed with KG-HS
With the new KG-HS coupling series, JAKOB Antriebstechnik offers a high-speed version of the popular KG metal bellows coupling. Assembly and disassembly are no longer difficult, even in cramped installation conditions. The rotationally symmetrical clamping hub ensures optimum balancing quality, the secure connection between the bellows and the hub is guaranteed with the micro-plasma welding process. The new series offers nominal torques of 5-1000 Nm at a temperature range of -40°C to 350°C. Firmenkontakt und Herausgeber der Meldung: JAKOB Antriebstechnik GmbH Daimlerring 42 63839 Kleinwallstadt Telefon: +49 (6022) 22080 Telefax: +49 (6022) 220822 https://jakobantriebstechnik.de/ Ansprechpartner: Jan Möller Marketing Telefon: +49 (6022) 2208-55 E-Mail: moeller@jakobantriebstechnik.de Weiterführende Links Originalmeldung der JAKOB Antriebstechnik…
-
High-Speed mit KG-HS
Mit der neuen Kupplungsbaureihe KG-HS bietet JAKOB Antriebstechnik eine High-Speed Version der beliebten Metallbalgkupplung KG an. Montage und Demontage sind so auch in beengten Einbauverhältnissen keine Schwierigkeit mehr. Die rotationssymmetrische Klemmnabe gewährleistet eine optimale Wuchtgüte, die sichere Verbindung von Balg und Naben wird mit dem Micro-Plasma-Schweißverfahren gewährleistet. Die neue Baureihe bietet Nennmomente von 5-1000 Nm bei einem Temperaturbereich von -40°C bis 350°C. Firmenkontakt und Herausgeber der Meldung: JAKOB Antriebstechnik GmbH Daimlerring 42 63839 Kleinwallstadt Telefon: +49 (6022) 22080 Telefax: +49 (6022) 220822 https://jakobantriebstechnik.de/ Ansprechpartner: Jan Möller Marketing Telefon: +49 (6022) 2208-55 E-Mail: moeller@jakobantriebstechnik.de Weiterführende Links Originalmeldung der JAKOB Antriebstechnik GmbH Alle Meldungen der JAKOB Antriebstechnik GmbH Für die oben stehende…
