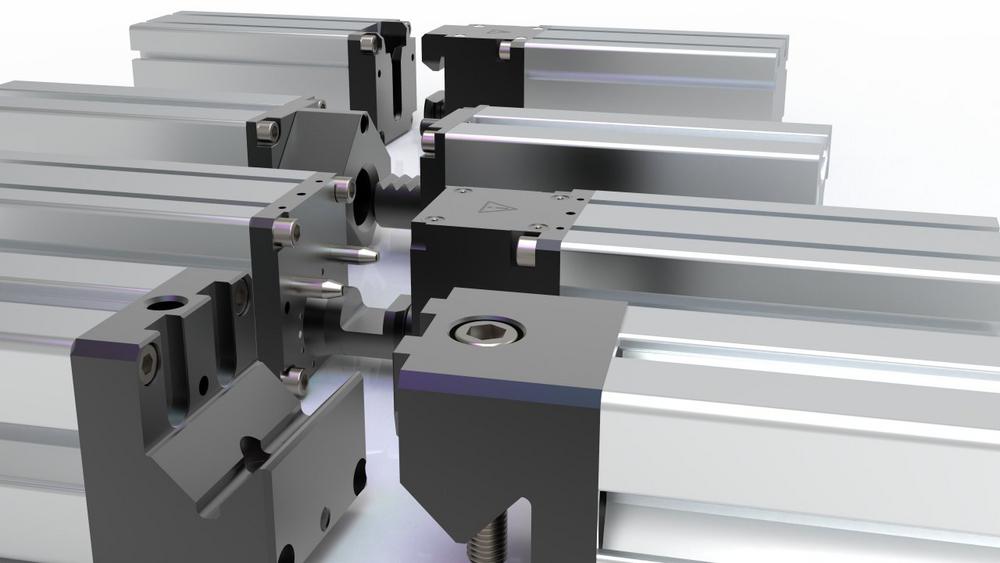

Clamping with profile
Increasing efficiency through automated set-up processes: Due to a sharp increase in the variety of products, modern press shops are now more than ever faced with the challenge of carrying out tool changes or system set-ups as smoothly as possible. The set-up time naturally plays a key role in terms of productivity. Current gripper rail couplings (profile rail couplings) can make a significant contribution here to increasing the economy and safety of the systems. Today’s coupling systems have to be light, extremely stiff and self-locking. In addition, they must be able to be monitored electrically and operated as intuitively as possible. In doing so, they can avoid the disadvantages of…
-
Spannen mit Profil
Effizienz steigern durch automatisierte Rüstvorgänge: Moderne Presswerke stehen durch eine stark gestiegene Vielfalt an Produkten heute stärker denn je vor der Herausforderung, Werkzeugwechsel oder Anlagenrüstungen möglichst reibungslos zu vollziehen. Für die Produktivität spielt dabei natürlich die Rüstzeit eine wesentliche Rolle. Aktuelle Greiferschienenkupplungen (Profilschienenkupplungen) können hier wesentlich dazu beitragen, dass die Ökonomie und Sicherheit der Anlagen erhöht werden. Heutige Kupplungssysteme müssen leicht, extrem steif und selbsthemmend spannend sein. Zusätzlich müssen sie elektrisch überwacht werden können und möglichst intuitiv bedienbar sein. Dabei können sie die Nachteile elektromechanischer oder hydraulischer Spannsysteme vermeiden. So benötigen hydraulische Systeme extra Zuleitungen und Pumpenanlagen und sind wartungsintensintensiv. Elektromechanische Versionen wiederum haben andere Nachteile. Sie erhöhen das Gesamtgewicht…
-

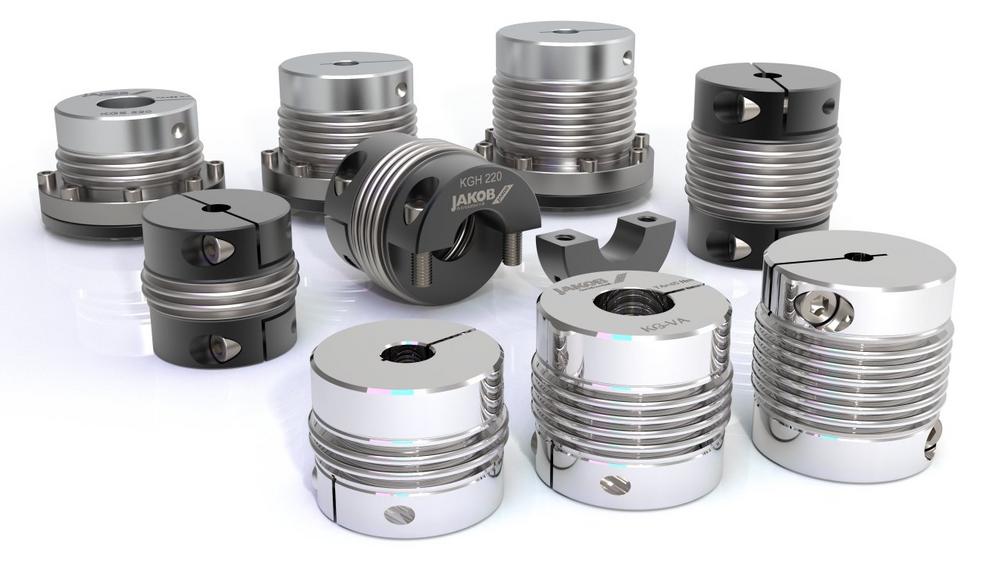

Popular series expanded
The versatile metal bellows couplings of the KG-VA, KGH and KGE series from JAKOB Antriebstechnik have been expanded. They were previously available in 2 and 4 corrugated versions; the 6 corrugated bellows have been added. This means that the series can be used even more flexibly, longer shaft distances can be bridged and larger offsets can be compensated. In addition to these series, the company also offers many other standard series or custom-made products. The KG-VA series The KG-VA series in stainless steel meets high requirements. The couplings are available for torque ranges from 30 – 1000 Nm and shaft diameters from 10 – 90 mm. It can be used…
-
Beliebte Baureihen erweitert
Die vielseitigen Metallbalgkupplungen der Baureihen KG-VA, KGH und KGE von JAKOB Antriebstechnik wurden erweitert. Bisher waren sie in 2- und 4-welligen Ausführungen erhältlich, neu hinzugekommen sind die 6-welligen Bälge. Damit werden die Baureihen noch flexibler einsetzbar, es können noch längere Wellenabstände überbrückt und größere Versätze ausgeglichen werden. Abseits dieser Baureihen bietet das Unternehmen auch viele weitere Standardbaureihen oder Sonderanfertigungen an. Die Baureihe KG-VA Die Baureihe KG-VA in Edelstahlausführung erfüllt hohe Anforderungen. Die Kupplungen sind für Drehmomentbereiche von 30– 1000 Nm sowie Wellendurchmesser von 10 – 90 mm erhältlich. Sie kann bei Temperaturbereichen von -40°C bis +350°C eingesetzt werden. Die Verbindung von Balg und Nabe erfolgt durch ein Mikro- Plasma- Schweißverfahren.…
-

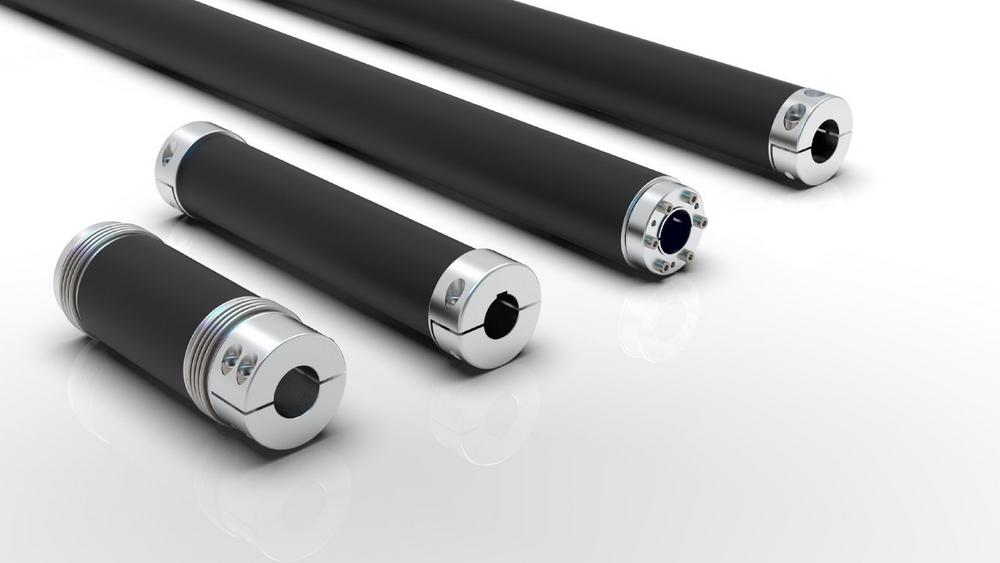

Higher faster further!
The "Simple-Flex" series from JAKOB Antriebstechnik is an innovative spacer coupling that can be manufactured from 0.5m to 6m in length and does not require additional intermediate bearings even with large shaft distances. A sophisticated composite tube with a multi-layer, angle-specific fiber configuration enables a particularly simple design that can compensate for axial, radial and angular misalignments without the otherwise necessary coupling compensation elements. With complex simulation calculations and test series, a composite tube was developed that has both bending flexibility and high torsional rigidity. The very low weight and the associated low mass moments of inertia as well as the optimal balancing quality can ensure the highest operating speeds…
-
Höher, schneller, weiter!
Die Baureihe „Simple-Flex“ von JAKOB Antriebstechnik ist eine innovative Distanzkupplung, die von 0,5m bis 6m Baulänge gefertigt werden kann und auch bei großen Wellenabständen ohne zusätzliche Zwischenlagerung auskommt. Durch ein ausgeklügeltes Composite-Rohr mit einer mehrlagigen, winkelspezifischen Faserkonfiguration ist ein besonders einfaches Design möglich, das ohne die sonst nötigen Kupplungs-Ausgleichselemente Axial-, Radial-, und Winkelversätze ausgleichen kann. Mit aufwendigen Simulationsberechnungen und Testreihen konnte ein Composite-Rohr entwickelt werden, das sowohl Biegeflexibilität als auch eine hohe Torsionssteifigkeit aufweist. Das sehr niedrige Gewicht und die damit einhergehenden niedrigen Massenträgheitsmomente sowie die optimale Wuchtgüte können höchste Betriebsdrehzahlen und Drehmomente bei exzellenter Laufruhe gewährleisten, ohne den Ausgleich von Wellenversätzen zu vernachlässigen. Gleichzeitig besitzt die Distanzkupplung durch das…
-

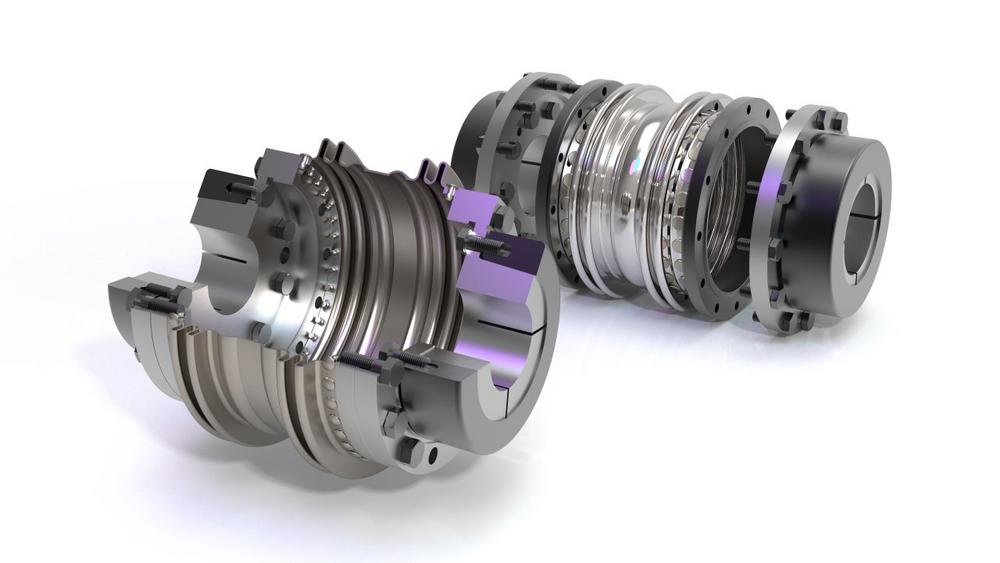

For the big moves
Safe and accurate transmission of torques is essential for precision drives of cross cutters. This is ensured by the use of steel bellows couplings with force-fitted shaft-hub connection. The metal bellows couplings of the KXL series from JAKOB Antriebstechnik GmbH were designed for medium and large drives up to a maximum of 65,000 Nm. A special design feature is the three-piece design with a flexible bellows package as an intermediate piece. This removable intermediate piece, consisting of an optimized, torsionally stiff stainless steel bellows with 2 bellows shafts per side and a variable length intermediate pipe, is frictionally connected (screws ISO 4017 / 10.9) with the two hubs. This results…
-
Bewegt Großes
Eine sichere und exakte Übertragung der Drehmomente ist bei Präzisionsantrieben von Querschneidern essentiell. Dies wird durch den Einsatz von Stahlbalgkupplungen mit kraftschlüssiger Welle-Nabe-Verbindung gewährleistet. Die Metallbalgkupplungen der Baureihe KXL der JAKOB Antriebstechnik GmbH wurden für mittlere und große Antriebe bis maximal 65.000 Nm konzipiert. Ein besonderes Konstruktionsmerkmal ist die dreiteilige Ausführung mit einem flexiblen Balgpaket als Zwischenstück. Dieses ausbaubare Zwischenstück, bestehend aus einem optimierten, verdrehsteifen Edelstahlbalg mit jeweils 2 Balgwellen pro Seite und einem längenvariablen Zwischenrohr, ist reibschlüssig (Schrauben ISO 4017/10.9) mit den beiden Naben verbunden. Hieraus resultiert eine erhebliche Montageerleichterung, da z.B. im Wartungs- oder Servicefall eine aufwendige Demontage der schweren Antriebs- bzw. Abtriebsaggregate entfallen kann. Dem Konstrukteur stehen…
-
Baureihe erweitert
Die Elastomerkupplungen aus dem Hause Jakob sind um eine Baureihe erweitert worden. Mit der neuen EKM-VA hat die bewährte Type EKM nun eine Edelstahlvariante bekommen. Besonders die Beständigkeit gegen Chemikalien, wie sie etwa in der Lebensmittelindustrie zur Reinigung genutzt werden, zählt zu den Stärken des Materials. Elastomerkupplungen sind steckbare, spielfreie und flexible Wellenkupplungen für alle kleinen und mittleren Drehmomente bis 2000 Nm. Das Verbindungs- und Ausgleichselement ist ein Kunststoffstern mit evolventenförmigen Zähnen und hoher Shore-Härte. Dieser wird formschlüssig, mit leichter Vorspannung in zwei hochpräzise gefertigte Naben mit klauenförmigen Nocken eingesetzt. Der elastische Kupplungsstern kann geringfügige Wellenversätze ausgleichen, ist elektrisch isolierend und weist ein gutes Schwingungsdämpfungsverhalten auf. Es stehen mehrere Standardvarianten…
-

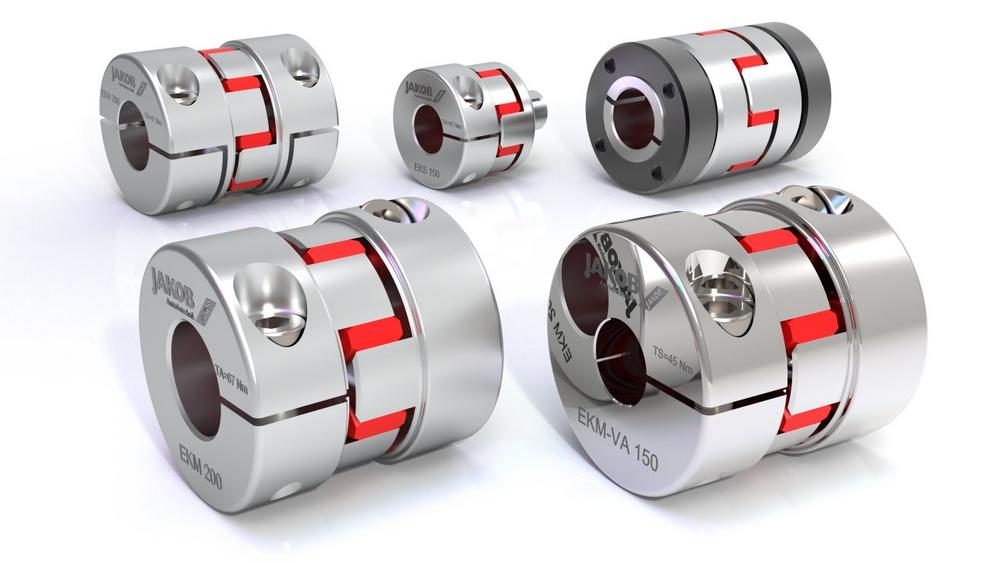

Extended series
The elastomer couplings from Jakob have been expanded by a series. With the new EKM-VA, the tried-and-tested EKM type now has a stainless steel version. One of the strengths of the material is its resistance to chemicals, such as those used for cleaning in the food industry. Elastomer couplings are pluggable, backlash-free and flexible shaft couplings for all small and medium torques up to 2000 Nm. The connecting and compensating element is a plastic star with involute-shaped teeth and a high Shore hardness. This is inserted in a form-fitting manner with a slight preload in two high-precision hubs with claw-shaped cams. The flexible star coupling can compensate for minor shaft…
