Disengagement desired
To protect machine tools, safety couplings have been indispensable for many decades in many applications in drive technology. As collision protection, they protect machines and users from damage, downtime and thus also expenses. The SKB-KS series for direct drives is backlash-free and thanks to the metal bellows construction flexible to compensate for misalignments. The bellows-side conical clamping bush is rotationally symmetrical and allows the transmission of high torques at high speeds. The safety couplings of the SKB-KS series transmit torques of 2 – 2000Nm. Special designs or alternative lengths are also possible on request. Firmenkontakt und Herausgeber der Meldung: JAKOB Antriebstechnik GmbH Daimlerring 42 63839 Kleinwallstadt Telefon: +49 (6022) 22080…
-
Ausrasten erwünscht
Um Werkzeugmaschinen zu schützen sind Sicherheitskupplungen seit Jahrzehnten aus vielen Anwendungen in der Antriebstechnik nicht mehr wegdenkbar. Als Kollisionsschutz bewahren sie Maschinen und Anwender vor Schäden, Stillstandzeiten und somit auch Unkosten. Die Reihe SKB-KS für direkte Antriebe ist spielfrei und dank des Metallbalganbaus flexibel, um Fehlausrichtungen zu kompensieren. Die balgseitige Konus-Klemmbuchse ist rotationssymetrisch und erlaubt die Übertragung großer Drehmomente bei hohen Geschwindigkeiten. Die Sicherheitskupplungen der Baureihe SKB-KS übertragen dabei Drehmomente von 2 – 2000Nm. Sonderanfertigungen oder alternative Baulängen sind auf Anfrage ebenfalls möglich. Firmenkontakt und Herausgeber der Meldung: JAKOB Antriebstechnik GmbH Daimlerring 42 63839 Kleinwallstadt Telefon: +49 (6022) 22080 Telefax: +49 (6022) 220822 https://jakobantriebstechnik.de/ Ansprechpartner: Jan Möller Marketing Telefon: +49…
-
No vibrations
In addition to the Simple-Flex, WD, WDS, WDZ und WD-VA series distance couplings, Jakob offers another standard series and customer-specific solution for bridging large center distances: the EKHZ series based on elastomer couplings of the EKH series. The range of application of the EKHZ series is mainly in applications with medium operating speeds. It covers a torque range from 20 to 1600 Nm and allows maximum speeds of 3500 rpm at the minimum length of 50 cm. It is suitable for shaft diameters from 10 to 100 mm. Generally, the achievable maximum length of the EKHZ series is three meters. The EKHZ series makes it possible to reduce vibrations efficiently.…
-
Steckbar, isolierend und vibrationsdämpfend
Außer den Verbindungswellen der Reihen Simple-Flex, WD, WDS, WDZ und WD-VA bietet Jakob noch eine weitere Standardbaureihe und kundenspezifische Lösung für die Überbrückung großer Achsabstände an: Die auf Elastomerkupplungen der Reihe EKH basierende Reihe EKHZ. Der Einsatzbereich der Reihe EKHZ liegt hauptsächlich in Anwendungen mit mittleren Betriebsdrehzahlen. Sie deckt einen Drehmomentbereich von 20 bis 1600 Nm ab und erlaubt maximale Drehzahlen von 3500 U/min bei der minimalen Länge von 50 cm. Sie eignet sich für Wellendurchmesser von 10 bis 100 mm. Allgemein beträgt die erreichbare maximale Länge der Reihe EKHZ drei Meter. Die Reihe EKHZ erlaubt es, Schwingungen effizient abzubauen. Der Grad der Schwingungsdämpfung lässt sich durch die Shorehärte der…
-
For little space

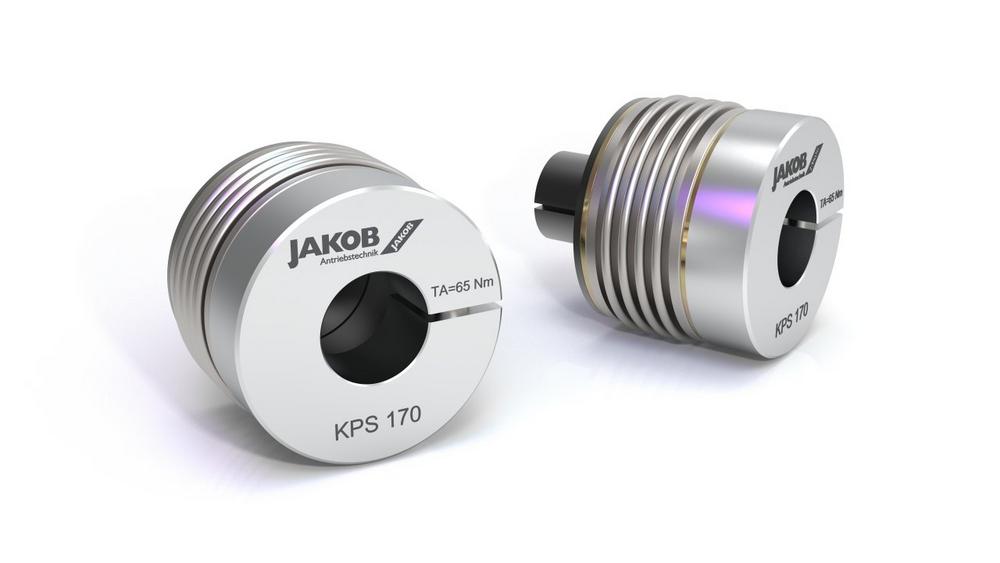

Modern, innovative mechanical engineering is characterized by decreasing external dimensions with constant or increasing overall performance. Last but not least, drive technology has also committed itself to this development, and here the required connecting elements are a link that should not be underestimated. With the well-known strengths of the metal bellows coupling (compensation of the shaft misalignment, high torsional rigidity, low moment of inertia, absolutely backlash-free, maintenance-free, temperature-insensitive all-metal design), the advantage of a very short overall length due to an expansion cone hub for integrated installation can be added. The expansion cone finds its secure connection in a correspondingly dimensioned, axial bore in the shaft. With the expansion cone…
-
Für wenig Platz
Der moderne, innovative Maschinenbau ist gekennzeichnet durch sich verringernde Außenmaße mit gleichbleibender oder steigender Gesamtleistung. Dieser Entwicklung hat sich nicht zuletzt auch die Antriebstechnik verschrieben und hier sind die benötigten Verbindungselemente ein nicht zu unterschätzendes Glied. So kann mit den bekannten Stärken der Metallbalgkupplung (Ausgleich des Wellenversatzes, hohe Torsionssteife, niedriges Trägheitsmoment, absolut spielfrei, wartungsfrei, temperaturunempfindliche Ganzmetallausführung) noch der Vorteil einer sehr kurzen Baulänge, bedingt durch eine Spreizkonusnabe für integrierten Einbau, hinzugefügt werden. Dabei findet der Spreizkonus in einer entsprechend dimensionierten, axialen Bohrung der Welle seine sichere Verbindung. Mit der Spreizkonusnabe auf der einen und einer radialen Klemmnabe auf der anderen Seite wird einmal die rotationssymetrische, kraftschlüssige Verbindung, sowie die montagefreundliche…
-
Reliable and inexpensive

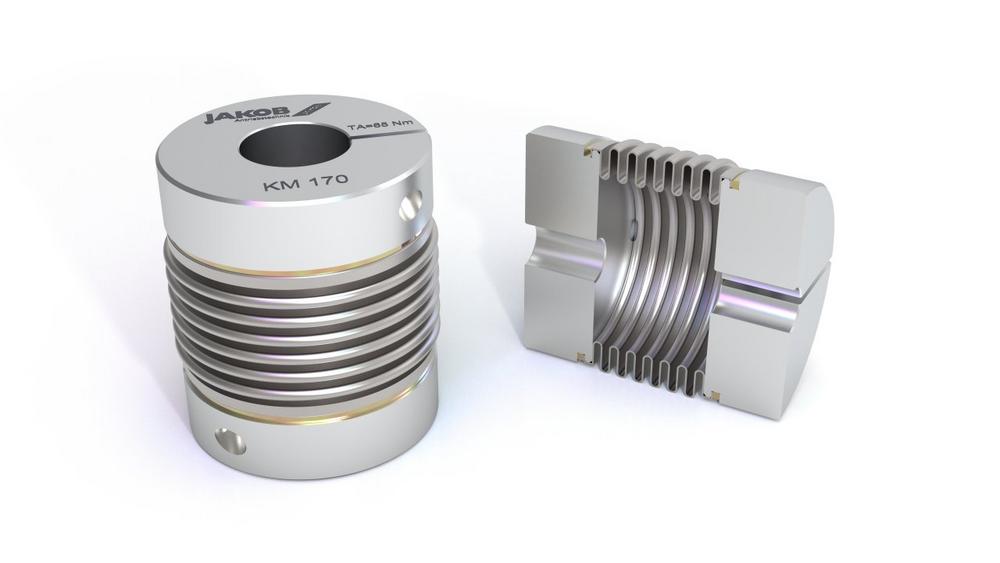

It has proven itself on the market for decades and is a reliable and inexpensive standard series among metal bellows couplings: The KM metal bellows coupling from JAKOB Antriebstechnik. Like all metal bellows couplings, it is stiff in the direction of rotation, but flexible in the axial, angular and radial directions. Despite the similarities, metal bellows couplings sometimes differ greatly from one another. The technical differences lie, for example, in the choice of bellows or the type of connection between bellows and hub or bellows and shaft. JAKOB only uses thin-walled, multi-layer bellows made from certified stainless steel sheets. This causes a high torsional stiffness. This ensures a high level…
-
Zuverlässig und preiswert
Sie hat sich über Jahrzehnte am Markt bewährt und ist eine zuverlässige und preiswerte Standardbaureihe unter den Metallbalgkupplungen: Die Metallbalgkupplung KM von JAKOB Antriebstechnik. Wie alle Metallbalgkupplungen ist sie in Drehrichtung steif, in axialer, winkeliger und radialer Richtung aber flexibel. Trotz der Gemeinsamkeiten unterscheiden sich Metallbalgkupplungen aber mitunter stark voneinander. Die technischen Unterschiede liegen beispielsweise in der Wahl des Balges oder der Verbindungsart von Balg und Nabe oder Balg und Welle. So nutzt JAKOB nur dünnwandige, mehrlagige Bälge aus zertifizierten Edelstahlblechen. Das bewirkt eine hohe Drehfedersteifigkeit. Dadurch wird eine hohe Positionier- und Rundlaufgenauigkeit auch unter schwierigen Bedingungen sichergestellt, was eine absolut spielfreie Drehmomentübertragung zwischen An- und Abtriebswelle garantiert. Die mehrlagige…
-
Kurz und kräftig

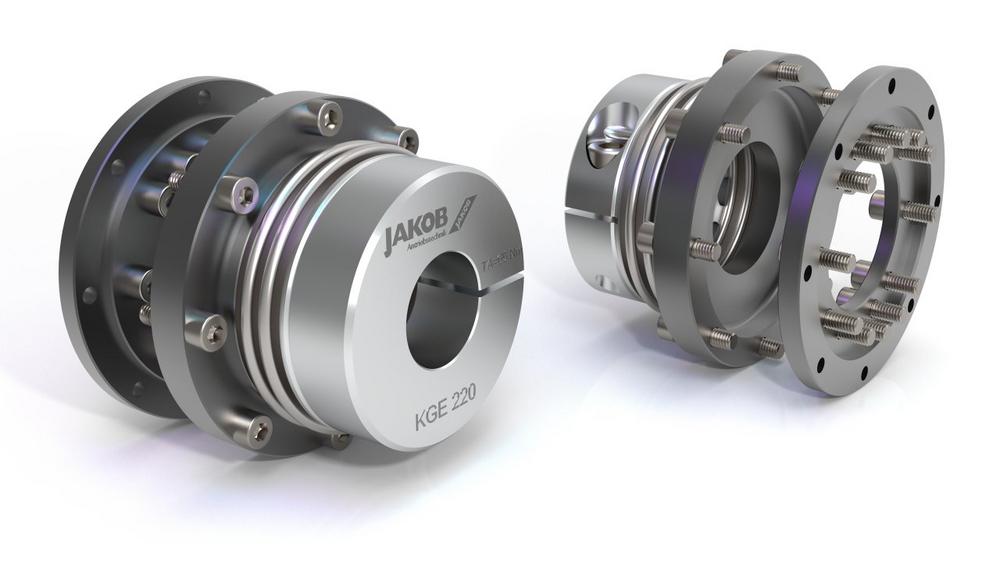

Mit der kompakten KGE Metallbalgkupplung wurde eine maßgeschneiderte Lösung für alle Getriebe mit Antriebsflansch (DIN-EN-ISO 9409–1) entwickelt. Diese Systemeinheit besticht vor allem durch seine superkurze Bauweise bei maximaler Ausnutzung der Steifigkeit des Getriebes. Hiermit werden dem Kunden sowohl eine sehr kompakte Maschinenbauweise als auch extrem kurze Positionierzeiten ermöglicht. Abtriebseitig ist die Kupplung mit der montagefreundlichen EASY-Klemmnabe ausgestattet, die Ganzmetallausführung macht sie besonders robust. Mittels eines modernen Mikro-Plasma-Schweißverfahrens werden sichere und dauerhafte Verbindungen zwischen Metallbälgen und Edelstahl- bzw. Stahlnaben mit reproduzierbarer Qualität erstellt. Die Schweißverbindung erfüllt höchste Anforderungen, besonders hinsichtlich absoluter Spielfreiheit, hoher Rundlaufgenauigkeit und maximaler Torsionssteife. Im Gegensatz zu Klebeverbindungen ist sie auch bei kritischen Betriebsbedingungen (-50 bis +300°C, Chemikalien)…
-
Short and strong
With the compact KGE metal bellows coupling, a tailor-made solution has been developed for all gearboxes with drive flanges (DIN-EN-ISO 9409–1). This system unit impresses above all with its super-short design with maximum use of the stiffness of the gearbox. This enables the customer to have both a very compact machine design and extremely short positioning times. On the output side, the clutch is equipped with the easy-to-assemble EASY clamping hub; the all-metal design makes it particularly robust. Using a modern micro-plasma welding process, secure and permanent connections between metal bellows and stainless steel or steel hubs are created with reproducible quality. The welded connection meets the highest requirements, especially…
