Resistant Stainless Steel Elastomer Coupling EKM-VA – Ideal for Chemical Resistance and Food Industry Applications
The elastomer couplings from Jakob have been expanded by a series. With the new EKM-VA, the tried-and-tested EKM type has a stainless steel version. One of the strengths of the material is its resistance to chemicals, such as those used for cleaning in the food industry. Elastomer couplings are pluggable, backlash-free and flexible shaft couplings for all small and medium torques up to 2000 Nm. The connecting and compensating element is a plastic star with involute-shaped teeth and a high Shore hardness. This is inserted in a form-fitting manner with a slight preload in two high-precision hubs with claw-shaped cams. The flexible star coupling can compensate for minor shaft misalignments,…
-
Widerstandsfähige Elastomerkupplung EKM-VA aus Edelstahl für Chemikalienbeständigkeit und Lebensmittelindustrie
Die Elastomerkupplungen aus dem Hause Jakob sind um eine Baureihe erweitert worden. Mit der neuen EKM-VA hat die bewährte Type EKM eine Edelstahlvariante bekommen. Besonders die Beständigkeit gegen Chemikalien, wie sie etwa in der Lebensmittelindustrie zur Reinigung genutzt werden, zählt zu den Stärken des Materials. Elastomerkupplungen sind steckbare, spielfreie und flexible Wellenkupplungen für alle kleinen und mittleren Drehmomente bis 2000 Nm. Das Verbindungs- und Ausgleichselement ist ein Kunststoffstern mit evolventenförmigen Zähnen und hoher Shore-Härte. Dieser wird formschlüssig, mit leichter Vorspannung in zwei hochpräzise gefertigte Naben mit klauenförmigen Nocken eingesetzt. Der elastische Kupplungsstern kann geringfügige Wellenversätze ausgleichen, ist elektrisch isolierend und weist ein gutes Schwingungsdämpfungsverhalten auf. Es stehen mehrere Standardvarianten mit…
-
Zuverlässige Kraftpakete
Die Kraftspannmuttern MCA und MCG von JAKOB Antriebstechnik sind lange bewährte Spannmittel in der Fertigung. Bisher wurde die gewünschte Nennspannkraft vom Anwender per Drehmomentschlüssel exakt eingestellt. Bei variierenden Spannkräften ist das eine sinnvolle Methode, die Spannmutter kann so flexibel eingesetzt werden. Wird jedoch stets dieselbe, konstante Nennspannkraft aufgebracht, kann Zeit gespart und die Sicherheit erhöht werden. Die Varianten MCA-DB und MCG-DB erweitern die Kraftspannmuttern um eine voreingestellte Drehmomentbegrenzung. Dadurch wird kein Drehmomentschlüssel mehr benötigt, ein einfacher Schraubenschlüssel genügt und die Spannkraft der Mutter wird stets korrekt aufgebracht. Die Drehmomentbegrenzung ist in einem Aufsatz verbaut, der von JAKOB werkseitig auf das gewünschte Drehmoment voreingestellt wird. Die Baureihen MCA-DB und MCG-DB decken…
-
Always tightened correctly
The power clamping nuts MCA and MCG from JAKOB Antriebstechnik are well-tried clamping devices in production. Up to now, the required nominal clamping force was precisely set by the user using a torque wrench. This is a sensible method for varying clamping forces, as the clamping nut can be used flexibly. However, if the same, constant nominal clamping force is always applied, time can now be saved and safety increased. The MCA-DB and MCG-DB variants extend the power clamping nuts with a preset torque limit. This means that a torque wrench is no longer required, a simple wrench is sufficient and the clamping force of the nut is always applied…
-
Metal bellows coupling for high speed
For demanding applications in specialized high-speed test benches, torsionally rigid, flexible couplings are the ideal choice. The thin-walled metal bellows used not only offer high flexibility but also reliably compensate for shaft misalignments and dampen vibrations. JAKOB’s KSD couplings are characterized by their six-wave bellows, which allows for particularly high mobility. The use of tapered bushings as a backlash-free shaft-hub connection makes assembly simple and precise – even with small shaft diameters. No additional key is required. The rotationally symmetrical design of the coupling ensures excellent dynamic behavior even at very high speeds. Further technical advantages include high torsional rigidity, low restoring torque in the event of shaft misalignment, and…
-
Metallbalgkupplung für Hochgeschwindigkeit
Für anspruchsvolle Anwendungen in Spezial-Hochgeschwindigkeits-Prüfständen sind torsionssteife, flexible Kupplungen die ideale Wahl. Die verwendeten dünnwandigen Metallbälge bieten nicht nur hohe Flexibilität, sondern gleichen auch Wellenversätze zuverlässig aus und wirken zudem schwingungsdämpfend. Die KSD-Kupplungen von JAKOB zeichnen sich durch ihren sechswelligen Balg aus, der eine besonders hohe Beweglichkeit erlaubt. Durch die Verwendung von Konusbuchsen als spielfreie Wellen-Naben-Verbindung gestaltet sich die Montage einfach und präzise – auch bei kleinen Wellendurchmessern. Dabei ist keine zusätzliche Passfeder notwendig. Der rotationssymmetrische Aufbau der Kupplung gewährleistet selbst bei sehr hohen Drehzahlen ein exzellentes dynamisches Verhalten. Weitere technische Vorteile sind die hohe Torsionssteife, das geringe Rückstellmoment bei Wellenversatz sowie das niedrige Massenträgheitsmoment – Eigenschaften, die speziell in…
-

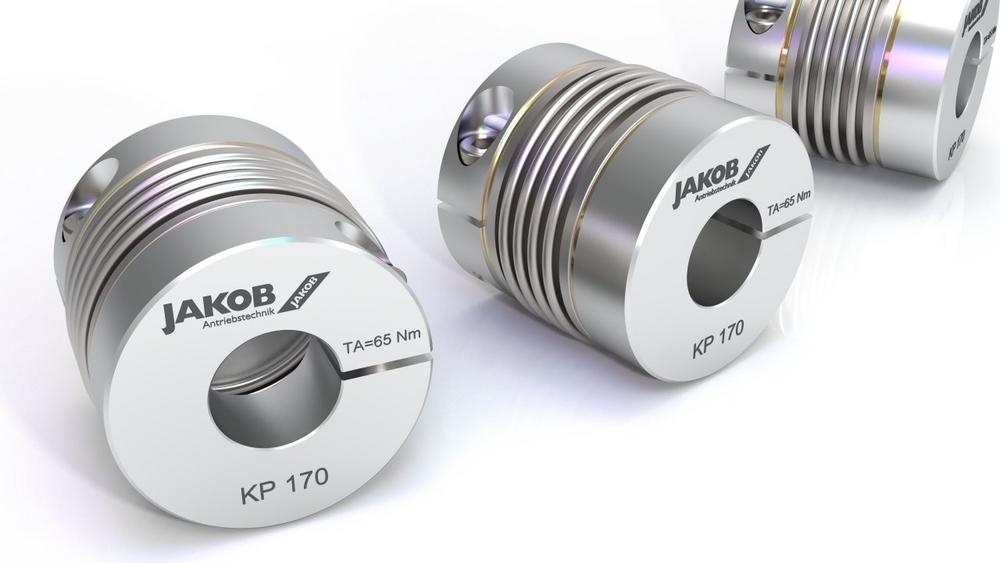

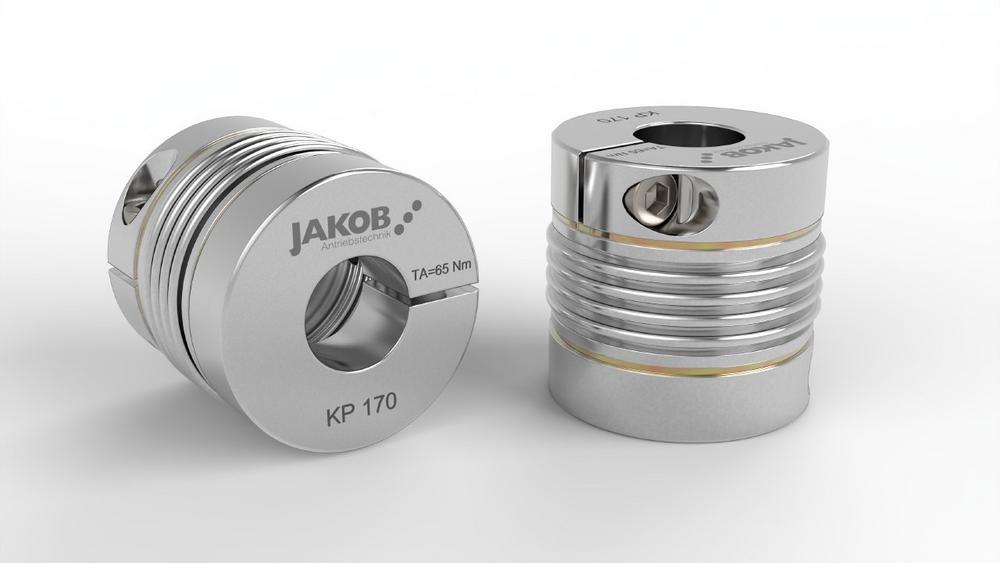

Metal bellows coupling KP
The metal bellows coupling of the KP series is characterized by its short design and a 4-wave bellows with two radial clamping hubs. This compact design is ideal for applications with minimal shaft spacing and limited space. The high torsional rigidity and easy assembly thanks to the clamping hub design are particularly noteworthy. The coupling also offers a low moment of inertia and good values for permissible shaft misalignments and restoring forces. The multi-layer metal bellows made of certified stainless steel offers high torsional rigidity and compensates for axial, radial and lateral shaft misalignments. The shortened design saves weight, which leads to a lower moment of inertia. The clamping hub…
-
Metallbalgkupplung KP
Die Metallbalgkupplung der KP-Serie zeichnet sich durch ihre kurze Bauweise und einen 4-welligen Balg mit zwei radialen Klemmnaben aus. Diese kompakte Ausführung ist ideal für Anwendungen mit minimalem Wellenabstand und begrenzten Platzverhältnissen. Hervorzuheben sind die hohe Torsionssteifigkeit und die einfache Montage dank der Klemmnabenkonstruktion. Zudem bietet die Kupplung ein geringes Trägheitsmoment sowie gute Werte für zulässige Wellenversätze und Rückstellkräfte. Der mehrlagige Metallbalg aus zertifiziertem Edelstahl bietet eine hohe Verdrehsteifigkeit und gleicht axiale, radiale und laterale Wellenversätze aus. Durch die verkürzte Bauweise wird Gewicht eingespart, was zu einem niedrigeren Massenträgheitsmoment führt. Die Klemmnabe besteht aus hochfestem Aluminium, um das Massenträgheitsmoment möglichst gering zu halten. Mit dem innovativen Easy-Clamp-System können die Naben…
-

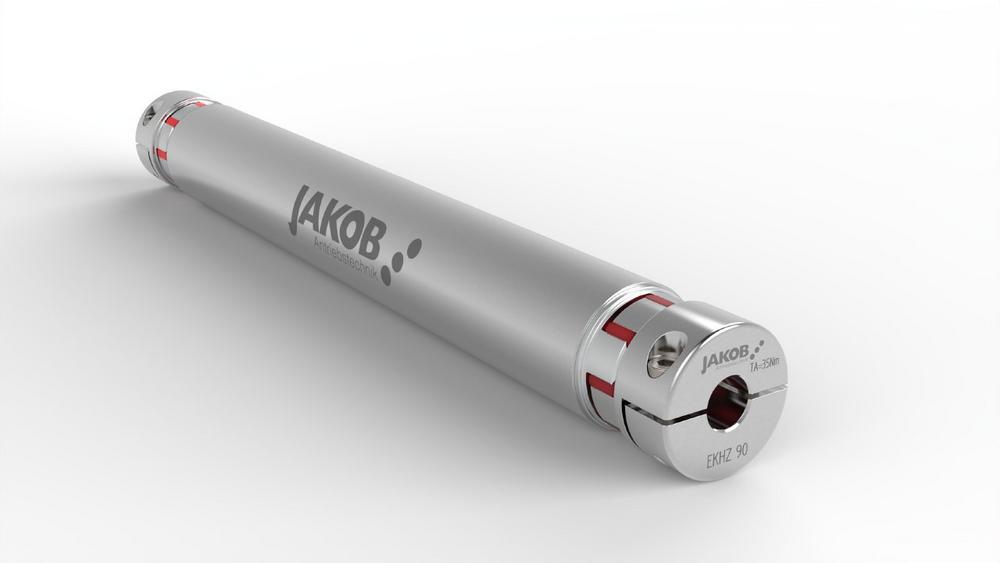

EKHZ distance coupling
In addition to the Simple-Flex, WD, WDS, WDB, and WD-VA connecting shafts, Jakob also offers another standard series and customized solutions for bridging large center distances: the EKHZ series, based on EKH series elastomer couplings. The EKHZ series is primarily used in applications with medium operating speeds. It covers a torque range of 20 to 1600 Nm and allows maximum speeds of 3500 rpm with a minimum length of 50 cm. It is suitable for shaft diameters of 10 to 100 mm. The maximum achievable length of the EKHZ series is generally three meters. The EKHZ series allows for efficient vibration damping. The degree of vibration damping can be adjusted…
-
Distanzkupplung EKHZ
Außer den Verbindungswellen der Reihen Simple-Flex, WD, WDS, WDB und WD-VA bietet Jakob noch eine weitere Standardbaureihe und kundenspezifische Lösung für die Überbrückung großer Achsabstände an: Die auf Elastomerkupplungen der Reihe EKH basierende Reihe EKHZ. Der Einsatzbereich der Reihe EKHZ liegt hauptsächlich in Anwendungen mit mittleren Betriebsdrehzahlen. Sie deckt einen Drehmomentbereich von 20 bis 1600 Nm ab und erlaubt maximale Drehzahlen von 3500 U/min bei der minimalen Länge von 50 cm. Sie eignet sich für Wellendurchmesser von 10 bis 100 mm. Allgemein beträgt die erreichbare maximale Länge der Reihe EKHZ drei Meter. Die Reihe EKHZ erlaubt es, Schwingungen effizient abzubauen. Der Grad der Schwingungsdämpfung lässt sich durch die Shorehärte der…
