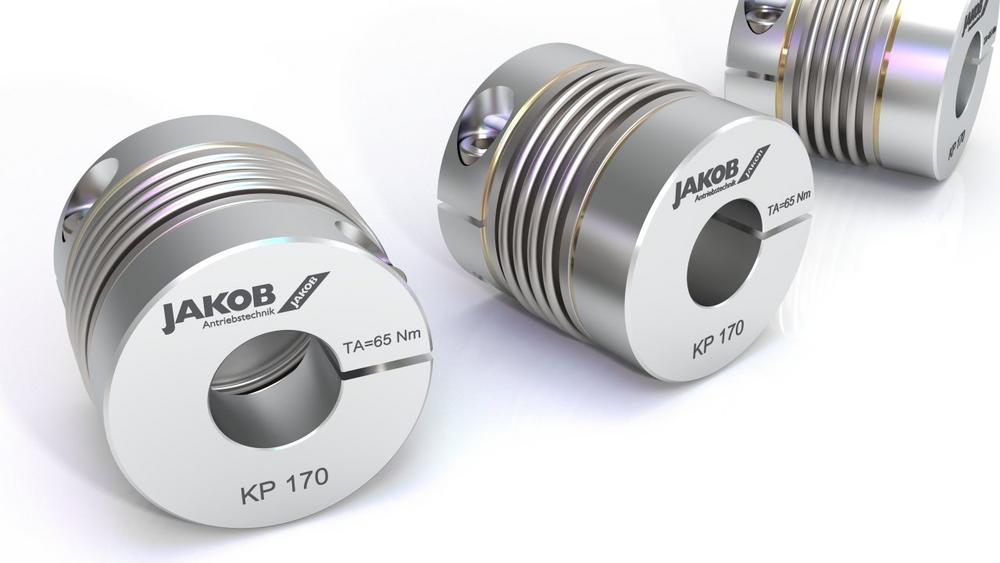

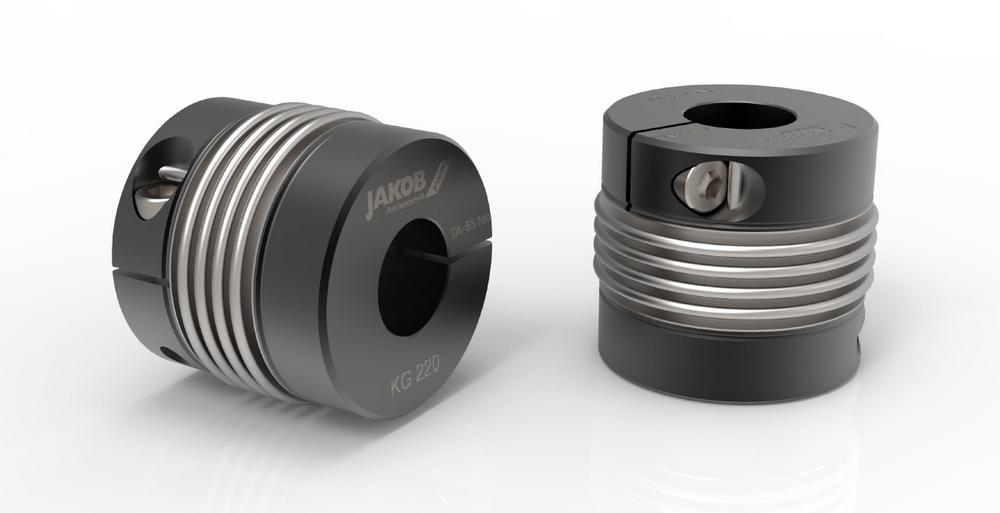

Metal bellows coupling KP – Short coupling
The metal bellows coupling series KP with 4-corrugated bellows and two radial clamping hubs, is a version with short overall length in the JAKOB coupling range. This makes it particularly suitable for applications with minimal shaft spacing and limited installation conditions. In addition, the very high torsional rigidity and the easy-to-install clamping hub design are worth mentioning. A low moment of inertia and good values for the permissible shaft misalignments and restoring forces complete the positive picture. The multi-layer, made of certified stainless steel, metal bellows is characterized by its high torsional rigidity as well as the compensation of axial, radial and lateral shaft offsets. Due to the shortened design…
-

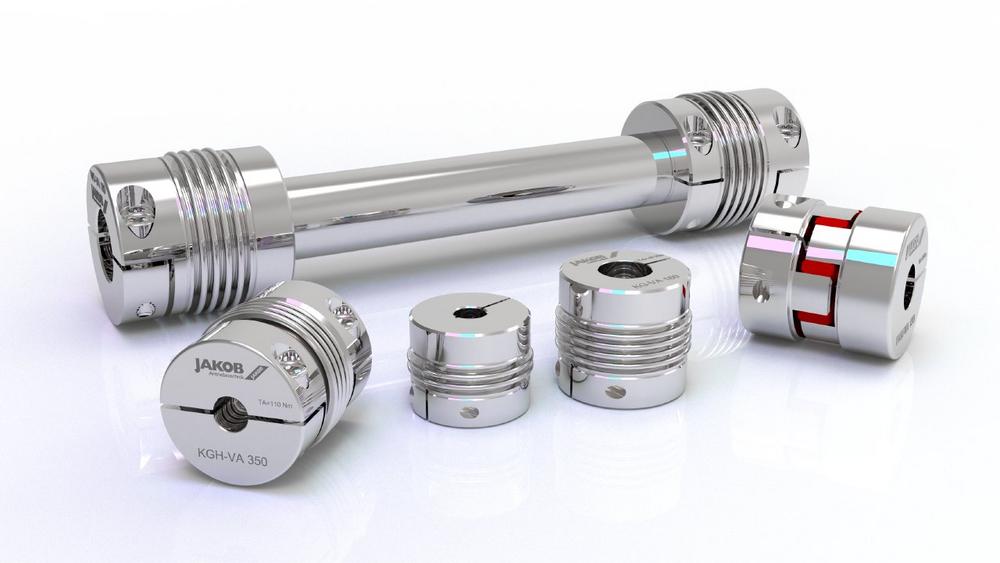

Distance coupling EKHZ – No vibrations
In addition to the connecting shafts Simple-Flex, WD, WDS, WDZ, WDB and WD-VA, Jakob also offers another series called EKHZ as well as tailor-made solutions for bridging large center distances. The EKHZ series is based on elastomer couplings from the EKH series and is designed for applications with medium operating speeds. It covers a torque range of 20 to 1600 Nm and enables maximum speeds of 3500 rpm with a minimum length of 50 cm. The coupling is suitable for shaft diameters from 8 to 100 mm. As a rule, the maximum available length of the EKHZ is up to three meters. The EKHZ series offers efficient vibration damping and…
-
Distanzkupplung EKHZ – Hier vibriert nichts
Jakob bietet neben den Verbindungswellen Simple-Flex, WD, WDS, WDZ, WDB und WD-VA auch eine weitere Baureihe namens EKHZ sowie maßgeschneiderte Lösungen zur Überbrückung großer Achsabstände an. Die Reihe EKHZ basiert auf Elastomerkupplungen der Reihe EKH und ist für Anwendungen mit mittleren Betriebsdrehzahlen ausgelegt. Sie deckt ein Drehmoment-Spektrum von 20 bis 1600 Nm ab und ermöglicht maximale Drehzahlen von 3500 U/min bei einer minimalen Länge von 50 cm. Die Kupplung eignet sich für Wellendurchmesser von 8 bis 100 mm. In der Regel beträgt die maximale verfügbare Länge der EKHZ bis zu drei Meter. Die EKHZ-Reihe bietet effiziente Vibrationsdämpfung und ermöglicht die Anpassung des Dämpfungsgrades durch die Shorehärte der Ausgleichselemente. Die Verwendung…
-

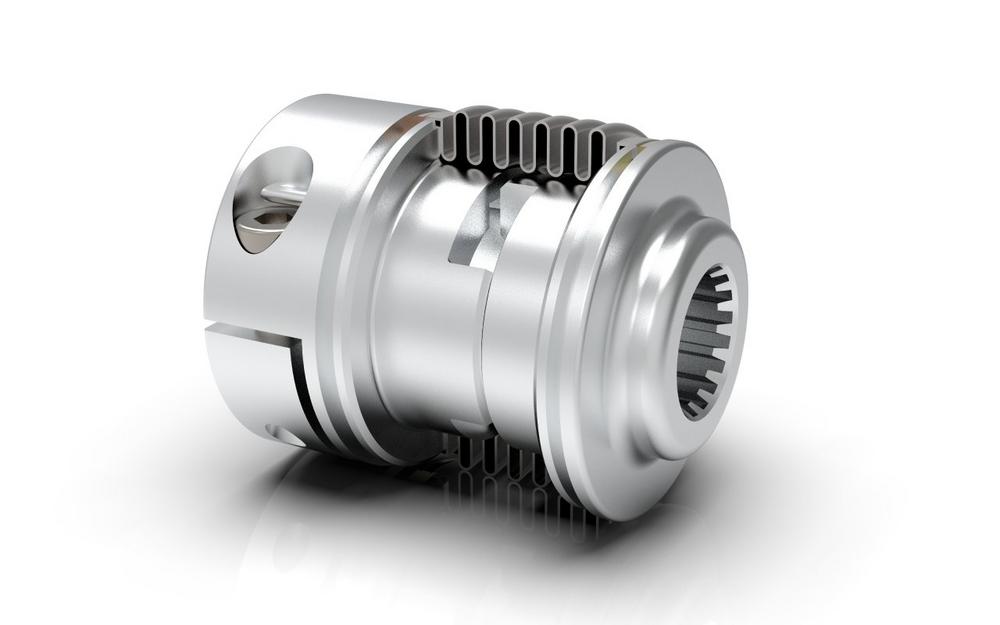

Safety coupling SKW-KP
The SKW-KP safety coupling for direct drives is a flexible and backlash-free overload coupling that combines a metal bellows coupling attachment with a safety coupling. As a result, the coupling offers both protection against overload or collisions and the compensation of misalignments. The safety coupling part offers a cost-effective keyway connection as well as an integrated deep groove ball bearing for high bearing forces. The metal bellows coupling attachment comes with 4-wave bellows and the particularly easy-to-install EASY clamping hub. It is suitable for torque ranges from 2 to 9000 Nm. In the metal bellows coupling attachment, it can be used for shaft diameters from 6 to 140 mm, the…
-
Sicherheitskupplung SKW-KP für direkte Antriebe
Die Sicherheitskupplung SKW-KP für direkte Antriebe ist eine flexible und spielfreie Überlastkupplung, die einen Metallbalgkupplungsanbau mit einer Sicherheitskupplung kombiniert. Dadurch bietet die Kupplung sowohl Schutz vor Überlast bzw. Kollisionen als auch den Ausgleich von Fehlausrichtungen. Der Sicherheitskupplungspart bietet eine kostengünstige Passfedernut-Verbindung sowie ein integriertes Rillenkugellager für hohe Lagerkräfte. Der Metallbalgkupplungsanbau kommt mit 4-welligem Balg und der besonders montagefreundlichen EASY-Klemmnabe. Sie ist für Drehmomentbereiche von 2 bis 9000 Nm geeignet. Im Metallbalgkupplungsanbau kann sie für Wellendurchmesser von 6 bis 140 mm eingesetzt werden, der Sicherheitskupplungsteil für Durchmesser von 6 bis 100 mm. Firmenkontakt und Herausgeber der Meldung: JAKOB Antriebstechnik GmbH Daimlerring 42 63839 Kleinwallstadt Telefon: +49 (6022) 22080 Telefax: +49 (6022)…
