Kapazitive Druckmessumformer für industrielle Anwendungen
Der robuste und kompakte Drucksensor, Modell AXD von Setra Systems, bietet hervorragende Genauigkeits- und Stabilitätswerte und kann mit unterschiedlichen Druck- und Versorgungsanschlüssen, passend für unterschiedliche Umgebungsbedingungen, konfiguriert werden. Eine patentierte Überdrucksicherheit erlaubt Druckspitzen bis zum 10-fachen des spezifizierten Messbereichs. Der vielfältige Einsatzbereich des AXD mit Gehäuseschutzklasse IP67 umfasst in der Variante AXDH, durch medienberührende Teile aus 316L-Edelstahl, auch Anwendungen mit Wasserstoff und anderen aggressiven Medien. Top Features Hohe Genauigkeit: ± 0,25 % (vom Endwert) Geringer Gesamtfehler durch digitale Signalkonditionierung Große Messbereichsauswahl, hohe Überlastsicherheit Lasergeschweißtes IP67-Gehäuse, ø 25,4 mm Temperaturbeständig und langzeitstabil Weitere Informationen unter www.synotech.de/Setra-AXD Über die PCB Piezotronics GmbH Die PCB Synotech GmbH ist die deutsche Vertriebstochter des US-amerikanischen…
-

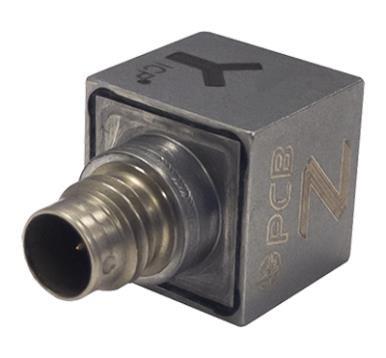

Masseisolierte Miniatur-Triax-Beschleunigungssensoren mit TEDS
Die triaxial messenden ICP®-Beschleunigungssensoren der Serie 356A4x von PCB Piezotronics bieten TEDS (Transducer Electronic Data Sheet) und stehen mit den Messbereichen 50, 100 und 500 g zur Verfügung. Die masseisolierten und hermetisch dichten Titangehäuse der Sensoren haben eine Kantenlänge von nur etwa 11 mm und eignen sich hervorragend für NVH-Messungen an Elektrofahrzeugen, Modaluntersuchungen und Baugruppenpüfungen. Alle Modelle sind ebenfalls in einer masseisolierten Version lieferbar (Serie J356A4x). Die Masseisolierung verhindert Erdschleifen und somit Rauschen und Störeinflüsse die über elektrische Potentialunterschiede zwischen Prüfling und Messequipment auftreten. Hervorzuheben ist der gut handhabbare 4-Pin-Stecker (¼-28 Zoll), der die Verwendung von Standardmesskabeln ermöglicht. Die Highlights auf einen Blick: Leichtes und hermetisch dichtes Titangehäuse Masseisolierung Verwendung…
-

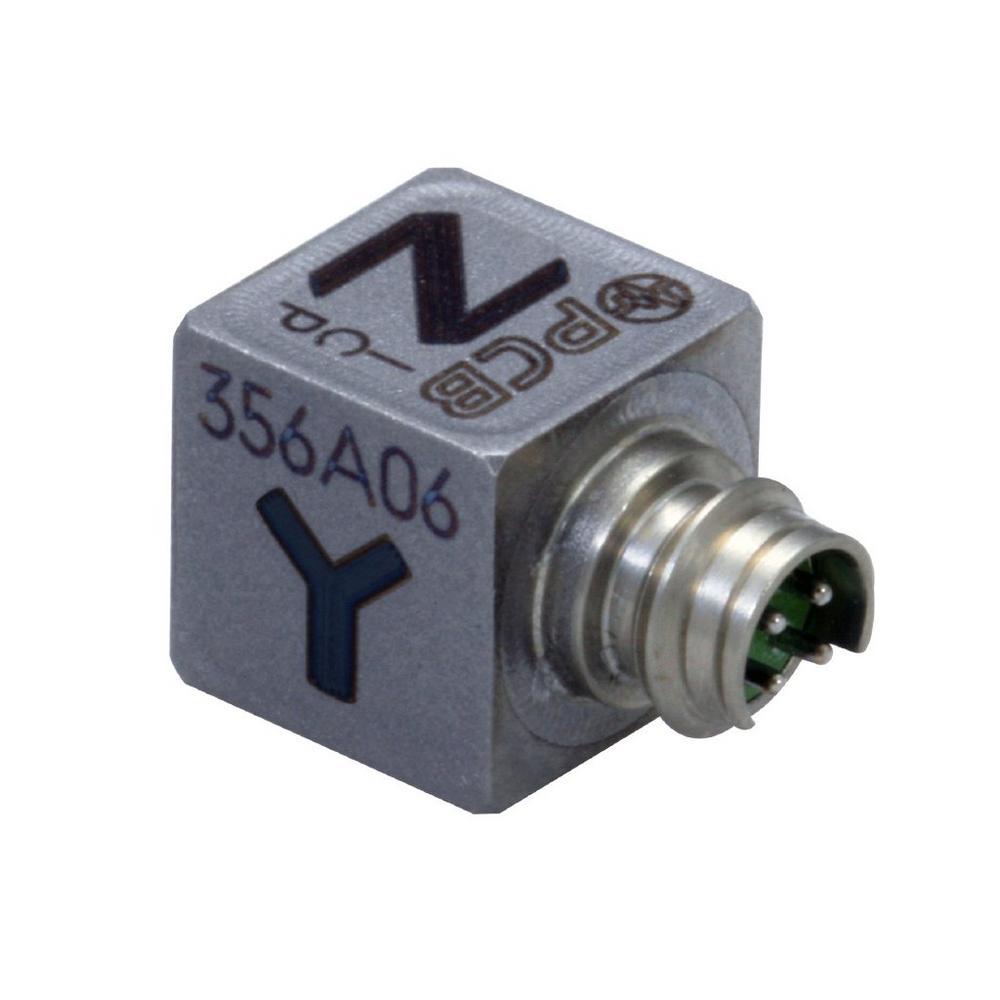

Das kleinste triaxiale ICP®-Sensormodell mit Stecker
Das Modell 356A06 bietet bei einer Empfindlichkeit von 5 mV/g einen Messbereich von 1000 g und einen großen Frequenzbereich für viele Arten von Vibrationstests. Der hohe Schockschutz und sein hermetisch dichtes Titangehäuse machen den Sensor trotz seiner kleinen Abmaße robust.. Dank des Mini-4-Pin-Steckers ist das Kabel einfach austauschbar und der Sensor lässt sich einfach applizieren. Mit einem Gewicht von 1 Gramm eignet sich der Sensor hervorragend für die Messung an kleinen Bauteilen und verhindert Mass-Loading-Effekte. Das Modell ist der kleinste erhältliche triaxiale ICP-Sensor mit Stecker. Der Sensor kann mit jeder ICP® Speisung betrieben werden, die mit 18…30 VDC und 2…20 mA Konstantstrom versorgt wird. Weitere Informationen unter www.synotech.de/PCB-356A06 Über die…
-
Spartan™ Lärmdosimeter für den Arbeitsschutz
Das Spartan™ Modell 730 von Larson Davis ist ein kompaktes Dosimeter zur Beurteilung von Lärm am Arbeitsplatz und zur Berechnung der Lärmexposition. Das Gerät erfüllt die Anforderungen der IEC 61252 und eignet sich für Lärmmessungen entsprechend der ISO 9612. Das nur 85 x 54 x 39 mm große Gerät in Schutzart IP65 wiegt nur 112 Gramm. Der Lithium-Ionen-Akku wird drahtlos über einen Qi-Lader oder über die USB-Schnittstelle geladen und hält ca. 40 Stunden. Die Kommunikation erfolgt per Bluetooth. Der interne Speicher hat eine Kapazität von 8 GB und ermöglicht die Aufzeichnung der Rohdaten. Sämtliche Geräteeinstellungen und der Start der Geräuschaufzeichnung erfolgen mit Hilfe der App Larson Davis Atlas™, für iOS™…
-

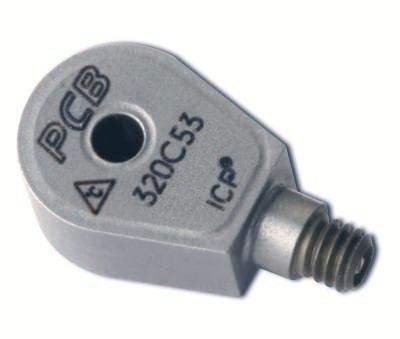

Temperaturstabile ICP®-Beschleunigungssensoren für HALT/HASS/ESS-Anwendungen
Die UHT-12™ Miniatur-Beschleunigungssensoren Modelle 320C52 und 320C53 von PCB Piezotronics, Inc. wurden für Anwendungen entwickelt, bei denen nur eine minimale Empfindlichkeitsänderung über einen weiten Temperaturbereich gewünscht sind. Das Modell 320C53 verfügt über eine Empfindlichkeit von 1 mV/g, das Modell 320C52 hat mit 10 mV/g eine höhere Empfindlichkeit und Auflösung. Beide Modelle verfügen über ein UHT-12™ Sensorelement, welches einen extrem niedrigen Temperaturkoeffizienten von nur 0,009 %/°C aufweist. Beide Modelle besitzen sind mit einer ICP/IEPE-Elektronik ausgestattet und arbeiten im Temperaturbereich -73 bis +163 °C. Ein integriertes Tiefpassfilter mit einer Eckfrequenz von 20 kHz reduziert das Sättigungs- und Clipping-Verhalten. Dadurch eignen sich die Sensoren für HALT/HASS/ESS Schwingungsuntersuchungen in der Luft- und Raumfahrt und…
-
Masseisolierte Miniatur-Triax-Beschleunigungssensoren mit TEDS
Die triaxial messenden ICP®-Beschleunigungssensoren der Serie 356A4x von PCB Piezotronics bieten TEDS (Transducer Electronic Data Sheet) und stehen mit den Messbereichen 50, 100 und 500 g zur Verfügung. Die masseisolierten und hermetisch dichten Titangehäuse der Sensoren haben eine Kantenlänge von nur etwa 11 mm und eignen sich hervorragend für NVH-Messungen an Elektrofahrzeugen, Modaluntersuchungen und Baugruppenpüfungen. Hervorzuheben ist der gut handhabbare 4-Pin-Stecker (¼-28 Zoll), der die Verwendung von Standardmesskabeln ermöglicht. Die Highlights auf einen Blick: Leichtes und hermetisch dichtes Titangehäuse Masseisolierung Verwendung von Standardmesskabeln Über die PCB Piezotronics GmbH Die PCB Synotech GmbH ist die deutsche Vertriebstochter des US-amerikanischen Sensorherstellers PCB Piezotronics, Inc. und seit über 25 Jahren am Markt tätig.…
-
Mikrofonvergleichskalibrator mit großem Frequenzbereich
Bei der Kalibrierung von Präzisionsmikrofonen ist die Betrachtung eines großen Frequenzbereiches erforderlich. Dies bietet der Mikrofon-Vergleichskalibrator Modell 9917C von The Modal Shop, mit dem sowohl Präzisionsmessmikrofone als auch Array-Mikrofone gemäß IEC 61094-5 in einem Frequenzbereich von 20 Hz bis 10 kHz kalibriert werden können. Der Kalibrator hat zwei ½-Zoll-Mikrofonanschlüsse, an die jeweils ein Referenzmikrofon und ein Testmikrofon angeschlossen werden können. Adapter für ¼-Zoll-Messmikrofone sind im Lieferumfang enthalten. Beide Mikrofone hören dasselbe akustische Signal, das von einem internen Aktuator proportional zu einem Eingangsspannungssignal erzeugt und über eine BNC-Buchse eingespeist wird. Durch Vergleichen der Spannungsausgangsignale von Referenz- und Testmikrofon kann die Empfindlichkeit des Testmikrofons ermittelt werden. Um die empfindlichen Mikrofonmembranen vor direkten…
-
Sensorversorgung für Brücken- und Differenzspannungssensoren
Mit dem Modell 4418 stellt ENDEVCO eine einkanalige Versorgungseinheit für Brücken- und Differenzspannungssensoren vor. Das kompakte und leichte Gerät ist dank des Akkubetriebes portabel und ist für piezoresistive Beschleunigungs- und Drucksensoren, MEMS-DC-Beschleunigungsaufnehmer sowie Winkelgeschwindigkeitssensoren geeignet.. Die Versorgungseinheit verfügt über umschaltbare Verstärkungsfaktoren, einen optionalen Filter und einen Nullpunktabgleich. Zum Lieferumfang des gehören ein Steckernetzteil (12 VDC/2 A) sowie zwei Sensoranschlussadapter (Typ Binder). Top-Features Umschaltbare Verstärkung x1, x10, x100 Erkennung von offener Messkette und Kurzschluss Nullpunkt-Abstimmung Li-Ion-Akku mit ca. 8 Stunden Betriebsdauer Umschaltbarer Butterworth-Filter 2. Ordnung (optional) Über die PCB Piezotronics GmbH Die PCB Synotech GmbH ist die deutsche Vertriebstochter des US-amerikanischen Sensorherstellers PCB Piezotronics, Inc. und seit über 25 Jahren am…
-

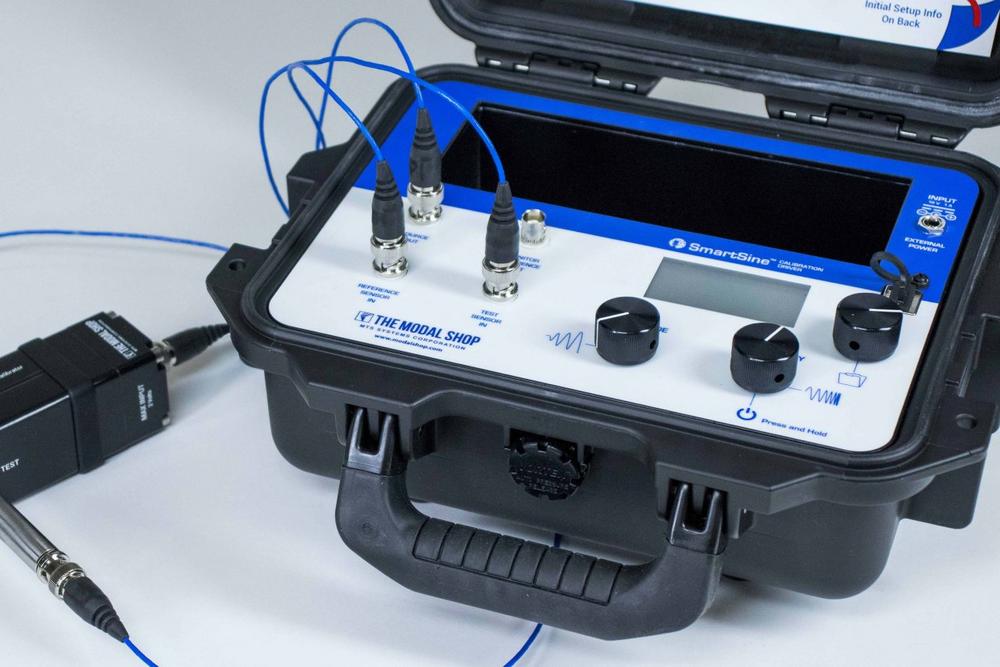

Funktionsgenerator mit aktiver Regelung zur Shakersteuerung
Der tragbare und batteriebetriebene Funktionsgenerator Modell SmartSine™ 9000A von PCB Piezotronics liefert definierte Amplituden und Frequenzen zur Ansteuerung von Shaker-Systemen. Unabhängig vom angesteuerten Shaker können für die Beschleunigungssensorkalibrierung sinusförmige Signale in einem geschlossenen Regelkreis im Frequenzbereich von 0,5 Hz bis 20 kHz generiert werden. An den beiden ICP®-/IEPE-Eingängen lassen sich piezoelektrische Vibrationssensoren und Schwinggeschwindigkeitssensoren direkt anschließen und versorgen. Neben dem Eingang für den Prüfling verfügt der Funktionsgenerator über einen zusätzlichen Referenzeingang für einen Back-to-Back-Sensor. Auf dem integrierten Display wird die mittels Vergleichsmessung berechnete Empfindlichkeit angezeigt. Das Gerät lässt sich ebenfalls für die Kalibrierung von Messmikrofonen verwenden, indem statt eines Shakers ein Akustikkoppler angesteuert wird. Der Anwender kann bis zu 500…
-
Triaxiale ICP®/IEPE-Hochschocksensoren für Stoßversuche
Mit den Modellen 350B43 und 350B44 bietet PCB Piezotronics zwei dreiachsig messende Schockbeschleunigungssensoren mit ICP®/IEPE-Schnittstelle. Die Sensoren sind mit einem mechanischen Filter ausgerüstet, um hochfrequenten Stoßbelastungen entgegenzuwirken und enthalten zusätzlich ein 2-poliges elektrisches Filter, welches ab 10 kHz eingreift um hochfrequente Anregungen zu unterdrücken. Positiver Nebeneffekt dieses Aufbaus ist die elektrische Isolation des Sensors, die Erdschleifen verhindert. Die Messbereiche der Modelle liegen bei 5.000 und 10.000 g, zwei weitere Modelle für die Messbereiche 50.000 und 100.000 g werden demnächst zur Verfügung stehen. Hervorzuheben ist das mechanische Design der Triaxsensoren: das Eigengewicht konnte durch die neue Konstruktion erheblich verringert werden und der Sensorschwerpunkt liegt unmittelbar am Montagedurchgangsloch. Die typischen Einsatzbereiche der…
